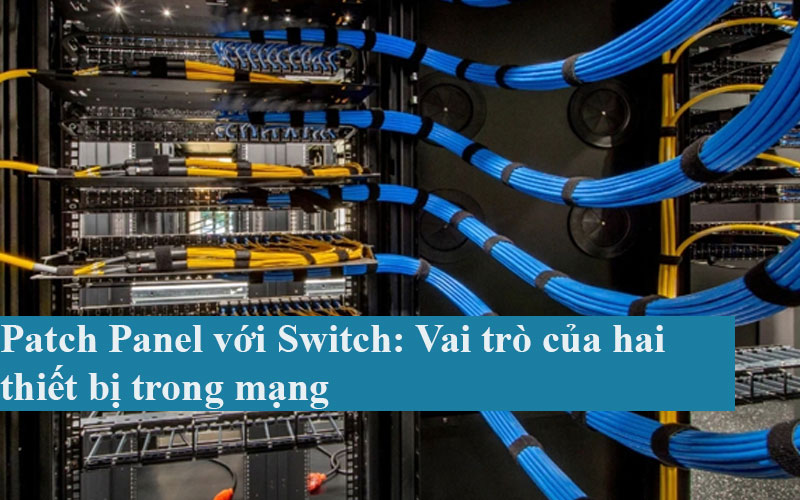

Patch Panel với Switch: Vai trò của hai thiết bị trong mạng
Patch Panel với Switch là hai thiết bị quan trọng trong mạng. Mỗi thiết bị mạng đóng một vai trò khác nhau trong quá trình thiết lập mạng. Mặc dù cả hai đều quan trọng đối với cấu hình mạng. Nhưng chúng có chức năng khác nhau trong môi trường mạng.
Giới thiệu về Patch Panel với Switch

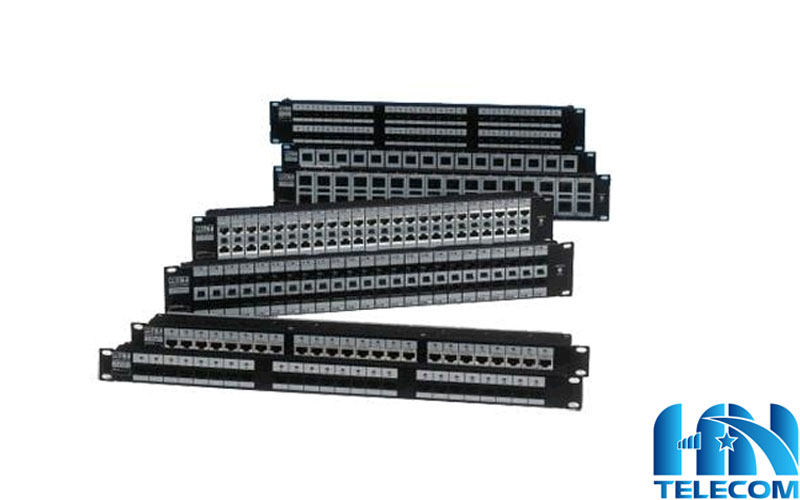

1. Patch Panel
Patch Panel (hay còn gọi bảng đầu nối, bảng điều phối cáp) là một thiết bị phần cứng dùng để quản lý và tổ chức hệ thống cáp mạng. Hoặc cáp điện thoại trong các trung tâm dữ liệu, phòng server, hoặc hệ thống mạng doanh nghiệp.
Chức năng chính của Patch Panel:
- Tập trung kết nối các dây mạng/cáp từ nhiều thiết bị đầu cuối (PC, switch, router, camera,…) vào một điểm trung tâm.
- Cho phép dễ dàng thay đổi, sắp xếp hoặc bảo trì các kết nối mạng. Mà không cần phải cho phép thay đổi toàn bộ hệ thống dây cáp.
- Giúp quản lý cáp gọn gàng, chuyên nghiệp, giảm rối và tăng hiệu quả trong bảo trì

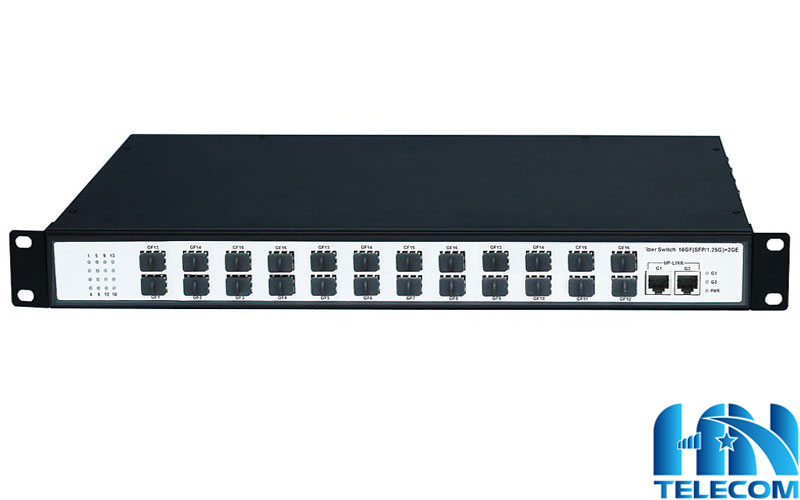

2. Switch
Switch quang hay còn gọi là fiber switch, switch mạng quang học. Là thiết bị chuyển mạch mạng. Dùng để kết nối các thiết bị với nhau trong hệ thống mạng sử dùng cáp quang thay vì cáp đồng (Ethernet truyền thồng)
Chức năng chính của Switch quang:
- Chuyển mạch tín hiệu quang giữa các thiết bị (PC, router, server…) qua giao thức cáp quang
- Cho phép truyền tải dữ liệu tốc độ cao và khoảng cách xa hơn so với switch thông thường
- Đảm bảo độ trẽ thấp, băng thông lớn và chống nhiễu điện từ. Rất phù hợp cho hệ thống mạng trong các doanh nghiệp lớn, ISP, trung tâm dữ liệu, hoặc hệ thống camera IP khoảng cách xa.
Sự khác biệt giữa Patch Panel với Switch
Cả Patch Panel và Switch đều là những thành phần quan trọng của cơ sở hạ tầng mạng. Mỗi loại phục vụ những mục đích riêng biệt và mang lại những lợi thế riêng. Patch Panel nổi trội trong việc quản lý cáp một cách có tổ chức. Trong khi switch cho phép định tuyến dữ liệu và kiểm soát mạng hiệu quả.
| Tiêu chí | Patch Panel | Switch |
| Chức năng chính | Thiết bị quản lý, gom cáp và phân phối kết nối mạng vật lý (passthrough – không xử lý tín hiệu) | Thiết bị xử lý và chuyển mạch tín hiệu mạng giữa các thiết bị. Giúp truyền dữ liệu qua mạng |
| Có cấp nguồn không | Không cần nguồn điện | Có, cần nguồn điện hoạt động |
| Hoạt động thụ động hay chủ động? | Thụ động – chỉ phân phối tín hiệu, không xử lý | Chủ động – Có xử lý tín hiệu, kiểm soát luồng dữ liệu |
| Cổng kết nối | Cổng RJ45 (hoặc LC/SC cho Patch Panel quang)- chỉ để kết nối cáp mạng | Cổng RJ45, SFP/SFP+ – truyền và xử lý dữ liệu |
| Vị trí trong hệ thống mạng | Nằm giữa hạ tầng cáp (âm tường, trần) và các thiết bị chuyển mạng như switch | Nằm giữa Patch Panel (hoặc thiết bị đầu cuối) và các thiết bị mạng khác |
| Tác động đến hiệu suất mạng | Không ảnh hưởng – chỉ dẫn truyền vật lý | Ảnh hưởng trực tiếp – quyết định tốc độ, độ trễ, xử lý mạng |
| Giá thành | Rẻ hơn – chủ yếu là thiết bị cơ học | Đắt hơn – là thiết bị điện tử phức tạp |
|
Khả năng quản lý mạng |
Không có – chỉ để tổ chức cáp | Có – hỗ trợ VLAN, QoS, quản lý lưu lượng… (với switch quản lý được) |
Nên chọn Patch Panel với Switch như thế nào?
Truyền dữ liệu
Để tạo điều kiện thuận lợi cho việc truyền dữ liệu, bộ chuyển mạch (switch) là lựa chọn lý tưởng vì chúng giám sát hiệu quả việc giao tiếp giữa các thiết bị khác nhau. Đặc biệt là trong môi trường mạng LAN, bộ chuyển mạch đảm bảo kết nối không bị gián đoạn. Đảm bảo hoạt động trơn tru. Ngoài ra, bộ chuyển mạch thường hỗ trợ các tính năng nâng cao như mạng cục bộ ảo (VLAN) và chất lượng dịch vụ (QoS). Giúp nâng cao hiệu suất mạng bằng cách ưu tiên dữ liệu quan trọng và phân đoạn lưu lượng khi cần thiết.
Tổ chức cáp
Khi nói đến việc sắp xếp và quản lý kết nối cáp, Patch Panel 24 cổng là lựa chọn ưu tiên. Nó đóng vai trò là điểm kết thúc tập trung cho cáp mạng. Cung cấp gia diện kết nối có cấu trúc. Chúng góp phần tạo nên một cơ sở hạ tầng mạng gọn gàng và dễ quản lý hơn. Giảm thiểu nguy cơ hư hỏng cáp và đơn giản hóa việc khắc phục sự cố.
Phương pháp tốt nhất là sử dụng switch kết hợp với patch panel. Bằng cách này, bạn có thể thiết lập một cơ sở hạ tầng mạng ổn định và hiệu quả. Đáp ứng nhu cầu mạng, yêu cầu quản lý cáp và nâng cao hiệu suất tổng thể.
Vai trò của Patch Panel và Switch trong hệ thống mạng

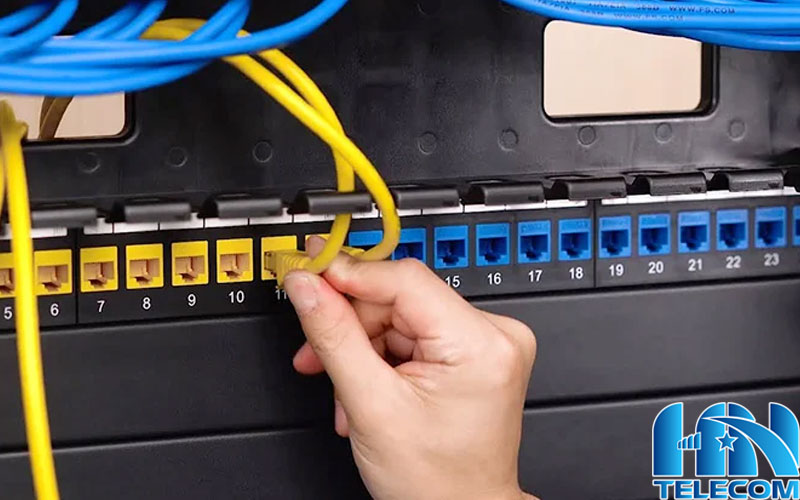

Vai trò của Patch Panel trong hệ thống mạng
- Tập trung cáp mạng từ các thiết bị đầu cuối (PC, điện thoại, camera…)
- Tạo điểm trung gian kết nối giữa hệ thống dây âm tường và switch
- Giúp tổ chức, phân loại và ghi nhãn cáp dễ dàng, thuận tiện cho việc kiểm tra, sửa chữa
- Giảm rối dây, nâng cao tính chuyên nghiệp và thẩm mỹ trong tủ rack
- Bảo vệ switch khỏi việc rút / cắm trực tiếp nhiều lần gây hỏng cổng mạng.
Vai trò của Switch trong hệ thống mạng
Switch là thiết bị chủ động, chịu trách nhiệm chuyển mạch và phân phối tín hiệu mạng giữa các thiết bị trong hệ thống.
- Kết nối các thiết bị mạng với nhau (PC, máy in, camera, server…)
- Xử lý và định tuyến dữ liệu đến đúng thiết bị nhận
- Tăng hiệu suất mạng bằng cách truyền dữ liệu mạng một cách thông minh, tránh xung đột.
- Hỗ trợ nhiều tính năng nâng cao (VLAN, QoS, SNMP…) với switch quản lý.
- Là trung tâm điều phối trong mạng LAN nội bộ.
Kết luận
Patch Panel đóng vai trò cầu nối vật lý giữa hệ thống mạng âm tường và switch mạng. Thiết bị xử lý và phân phối tín hiệu trong hệ thống mạng.
Việc sử dụng Patch Panel mang lại nhiều lợi ích:
- Tổ chức cáp gọn gàng, chuyên nghiệp, dễ quản lý
- Bảo vệ switch khỏi hao mòn cổng do rút / cắm trực tiếp
- Dễ dàng bảo trì, thay đổi hoặc mở rộng hệ thống
- Tăng tính linh hoạt và hiệu quả trong vận hành mạng
Trong các hệ thống mạng hiện đại – từ văn phòng nhỏ đến trung tâm dữ liệu. Patch Panel và Switch luôn đi cùng nhau, tạo nên một hệ thống mạng tối ưu, ổn định và dễ quản lý.
Tóm lại, Patch Panel và Switch đóng vai trò quan trọng trong việc thiết lập một cơ sở hạ tầng mạng đáng tin cậy và hiệu quả. Patch Panel đóng vai trò là giao diện vật lý để kết nối các thiết bị mạng. Trong khi switch quản lý luồng dữ liệu giữa chúng. Việc lựa chọn giữa chúng phụ thuộc vào các yêu cầu cụ thể của mạng. Cân bằng giữa tính đơn giản, hiệu quả về chi phí và chức năng.
