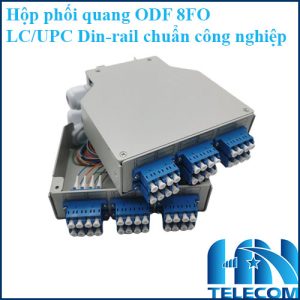

Hộp phối quang ODF 8FO LC/UPC Din-rail chuẩn công nghiệp

Hộp phối quang ODF 8FO LC/UPC Din-rail chuẩn công nghiệp. Đây là thiết bị chuyên dụng dùng để quản lý, bảo vệ. Và phân phối sợi quang trong các hệ thống mạng viễn thông. Hay mạng công nghiệp và tự động hóa. Thiết kế nhỏ gọn, lắp đặt dễ dàng trên thanh Din-rail. Phù hợp cho tủ điều khiển PLC, tủ điện công nghiệp. Và các hệ thống mạng có không gian hạn chế.

Giới thiệu chi tiết hộp phối quang ODF 8FO LC/UPC Din-rail chuẩn công nghiệp

Tương tự như hộp phối quang ODF 8FO gắn Din-rail công nghiệp SC Simplex. Hộp phối quang ODF 8FO LC/UPC Din-rail là giải pháp tối ưu được thiết kế đặc biệt quản lý, bảo vệ và phân phối các kết nối sợi quang trong môi trường công nghiệp khắc nghiệt, từ nhà máy, trạm biến áp đến các hệ thống tự động hóa.

Với khả năng quản lý 8 sợi quang (8FO), thiết bị này sử dụng Adapter LC/UPC. Loại đầu nối nhỏ gọn (LC) với bề mặt mài bóng Ultra Physical Contact (UPC). Giúp đảm bảo độ suy hao thấp và hiệu suất truyền dẫn ổn định cho các kết nối tốc độ cao (Gigabit, 10G).

Điểm nổi bật nhất là thiết kế Din-rail cho phép lắp đặt nhanh chóng. Và chắc chắn trong tủ điện, tủ điều khiển. Tối ưu hóa không gian và tiết kiệm thời gian thi công. Được chế tạo từ vật liệu bền bỉ, ODF có khả năng chống bụi, chống ẩm và chịu nhiệt độ cao. Bảo vệ tuyệt đối các mối hàn khỏi rung động và các tác động vật lý. Từ đó nâng cao độ tin cậy và sự ổn định cho toàn bộ hệ thống mạng truyền thông công nghiệp của bạn.

Đặc điểm cấu tạo

Hộp phối quang ODF Din-rail 8FO được thiết kế với cấu trúc tinh gọn, tập trung vào tính năng bảo vệ cao và khả năng lắp đặt linh hoạt trong môi trường công nghiệp.

Chất liệu của ODF 8FO LC/UPC Din-rail

Về chất liệu thường được làm từ kim loại sơn tĩnh điện (thép cán nguội). chất liệu này đảm bảo khả năng chống gỉ sét, chống ăn mòn, chịu được va đập, rung động và nhiệt độ cao. Rất cần thiết cho môi trường công nghiệp.

Thiết kế dạng hộp kín, bảo vệ hoàn toàn các thành phần quang bên trong. Tránh khỏi bụi bẩn, hơi ẩm và các tác nhân vật lý khác. Vỏ thường có màu sắc trung tính phù hợp với các tủ điện công nghiệp. Cổng cáp vào/ra có thiết kế các lỗ (gland) hoặc vòng đệm cao su (gromment) tại các cổng cáp ra và vào. Những chi tiết này giúp giữ chặt cáp. Đồng thời ngăn bụi và nước xâm nhập vào bên trong hộp.

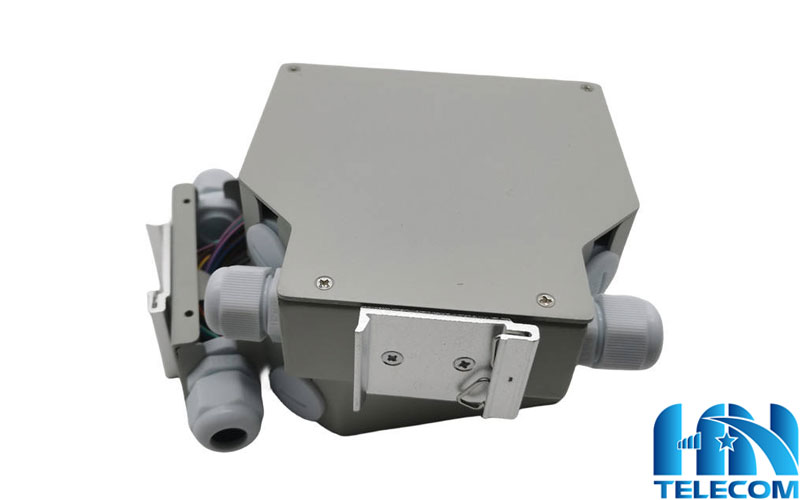

Bộ phận lắp đặt ray din (Din-rail Mounting Kit)

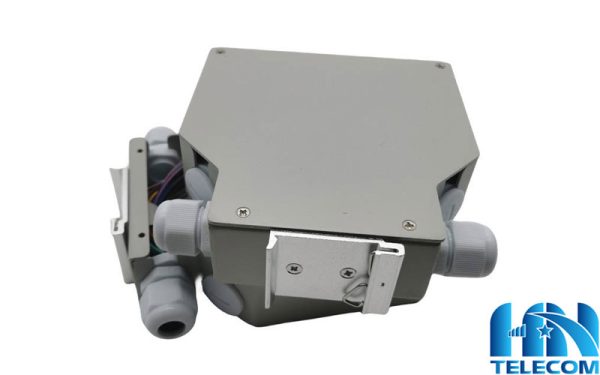

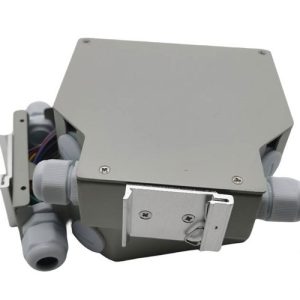

Về bộ phận lắp đặt ray din (Din-rail Mounting Kit). Gồm ngàm cài, đây là bộ phận quan trọng nhất. Thường là một kẹp kim loại hoặc nhựa cứng tích hợp sẵn ở mặt sau của hộp. Ngàm này cho phép hộp ODF được gắn nhanh chóng và chắc chắn vào thanh ray DIN tiêu chuẩn. Phổ biến trong tủ điều khiển và tủ điện công nghiệp. Đôi khi bộ phận này có thể điều chỉnh hoặc tháo rời, cho phép lắp đặt theo nhiều hướng hoặc tháo lắp dễ dàng khi bảo trì.

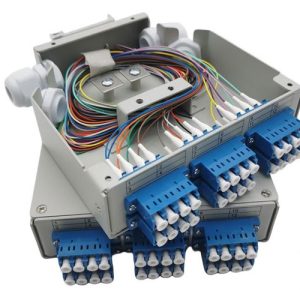

Khay Adapter (Adapter Panel)

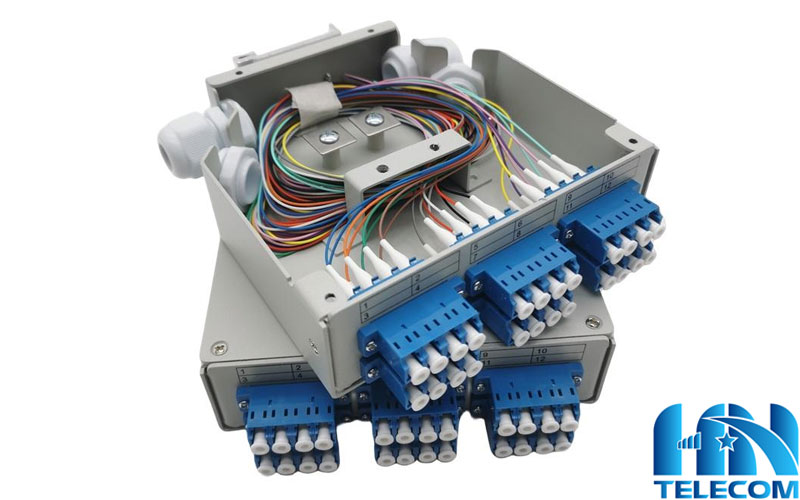

Về khay adapter (Adapter Panel) dung lượng này được thiết kế để gắn tối đa 8 Adapter LC Duplex, tương đương với 8 sợi quang (8FO). Sử dụng Adapter LC/UPC (màu xanh dương). Adapter này đóng vai trò là điểm kết nối giữa cáp pigtail hàn nối bên trong hộp và dây nhảy quang (patch cord) bên ngoài. Các adapter được gắn cố định vào mặt trước của hộp ODF bằng vít hoặc lẫy. Đảm bảo sự chắc chắn khi thao tác cắm/ rút dây nhảy.

Khay hàn quang (Splice Tray)

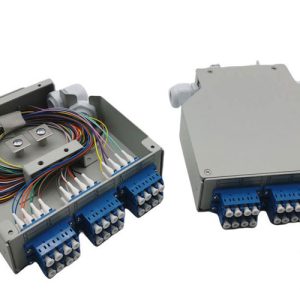

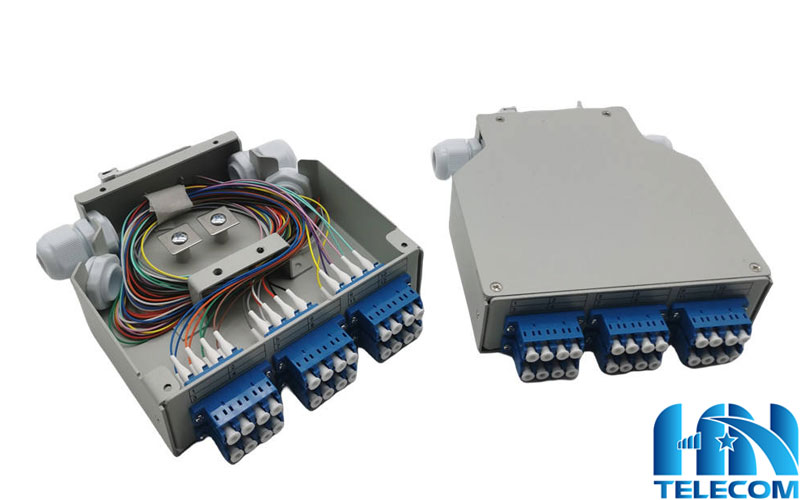

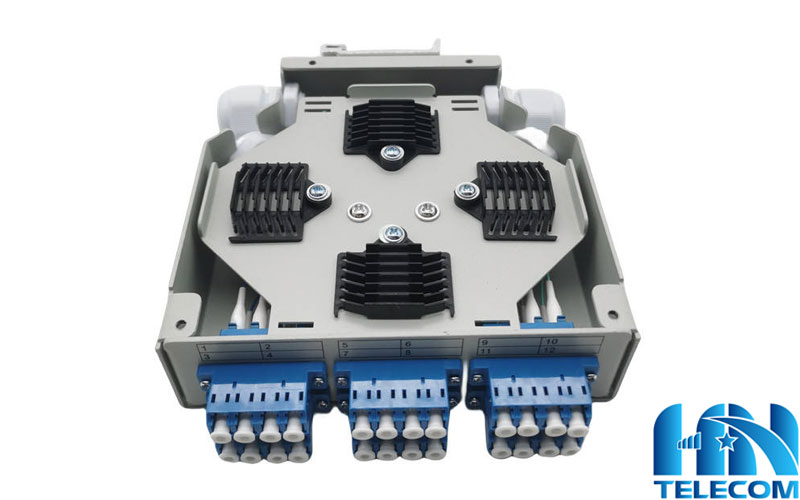

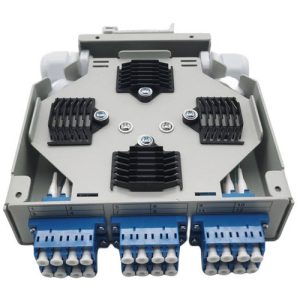

Khay hàn quang nằm bên trong hộp, dùng để sắp xếp, cố định và bảo vệ các mối hàn giữa cáp quang đi vào và các sợi quang pigtail quang (được hàn nối với các adapter). Ngoài ra, khay có các rãnh được thiết kế sẵn để chứa và cố định ống co nhiệt. Giúp bảo vệ vật lý cho các mối hàn sợi quang. Khay còn có các cọc cuốn (spool) hoặc vòng quản lý để cuộn gọn các sợi quang thừa. Đảm bảo bán kính uốn cong tối thiểu của sợi. Tránh suy hao do uốn cong quá mức.

Ưu điểm nổi bật của ODF 8FO LC/UPC Din-rail

Sản phẩm này kết hợp những ưu điểm của thiết bị quang công nghiệp với hiệu suất kết nối cao. Tạo nên giải pháp hoàn hảo cho các hệ thống mạng yêu cầu độ tin cậy.

1. Chuẩn kết nối LC/UPC tối ưu

• Mật độ cao (LC): Đầu nối LC có kích thước nhỏ gọn. Cho phép lắp đặt mật độ kết nối cao trên cùng một diện tích. Rất lý tưởng cho tủ điều khiển hoặc tủ mạng có không gian hạn chế.
• Hiệu suất cao (UPC): Công nghệ đánh bóng UPC (Ultra Physical Contact) giúp giảm thiểu suy hao phản xạ (Return Loss). Đảm bảo chất lượng tín hiệu truyền tải vượt trội và ổn định. Đặc biệt quan trọng cho các ứng dụng tốc độ cao.
• Dung lượng vừa phải: Dung lượng 8FO phù hợp với các điểm kết nối cục bộ. Các nhánh mạng nhỏ trong hệ thống mạng lớn hoặc các tủ điều khiển tập trung một số lượng sợi quang nhất định.

2. Thiết kế Din-rail chuyên biệt cho công nghiệp

• Lắp đặt dễ dàng & Nhanh chóng: Cơ chế Din-rail cho phép hộp ODF được lắp đặt tức thì và chắc chắn vào các thanh ray tiêu chuẩn có sẵn trong tủ điện, tủ điều khiển công nghiệp mà không cần khoan đục phức tạp.
• Tối ưu hóa không gian: Thiết kế nhỏ gọn, vuông vắn giúp tối đa hóa việc sử dụng không gian bên trong tủ, tạo sự gọn gàng và chuyên nghiệp.
• Bền bỉ trong môi trường khắc nghiệt: Vỏ hộp thường làm bằng loại sơn tĩnh điện hoặc nhựa kỹ thuật cao. Có khả năng chống bụi, chống ẩm, chống rung lắc và chịu nhiệt độ hoạt động rộng. Đảm bảo hoạt động gián đoạn trong nhà máy, trạm biến áp, hay môi trường ngoài trời có mái che.

3. Khả năng bảo vệ và quản lý

• Bảo vệ sợi quang: Vỏ hộp kín và chắc chắn cung cấp lớp bảo vệ vật lý tuyệt đối cho các mối hàn và điểm kết nối, tránh hư hỏng do tác động bên ngoài.
• Quản lý cáp hiệu quả: Tích hợp khay hàn quang và các cọc cuốn cáp. Giúp sắp xếp gọn gàng các sợi pigtail. Và đảm bảo bán kính uốn cong tối thiểu của sợi quang. Ngăn ngừa suy hao tín hiệu do uốn cong quá mức
• Dễ dàng bảo trì: Cấu trúc đơn giản, dễ mở/ đóng giúp kỹ thuật viên dễ dàng truy cập vào các mối hàn. Và adapter để kiểm tra, bảo trì hoặc mở rộng hệ thống mà không ảnh hưởng đến các thiệt bị Din-rail khác.

Ứng dụng thực tế ODF 8FO LC/UPC Din-rail



Sản phẩm này là thành phần cốt lõi trong việc sử xây dựng và duy trì các hệ thống mạng cáp quang đáng tin cậy trong môi trường công nghiệp và tự động hóa.

• Kết nối thiết bị tự động hóa: ODF được lắp đặt trong các tủ điều khiển. Để kết nối cáp quang từ bên ngoài (cáp trục) tới các thiết bị quang trong tủ. Như Switch Ethernet công nghiệp, PLC hoặc bộ chuyển đổi quang điện
• Mạng vòng (Ring Topology): Được sử dụng tại các điểm phân phối sợi quang để tạo các vòng lặp cáp quang (ring network).
• Trạm biến áp (Substations): Lắp đặt trong các tủ điện điều khiển và bảo vệ để kết nối cáp quang từ trạm với trung tâm điều hành. Hoặc các thiết bị đo lường, giám sát. Khả năng chịu nhiệt độ rộng và chống nhiễu là yếu tố then chốt
• Trạm BTS/ Viễn thông: Dùng tại các tủ chứa thiết bị (Cabinet) để phân phối và quản lý sợi quang kết nối các thiết bị viễn thông
• Điểm thu phát cục bộ: Sử dụng tại các điểm tập trung cáp quang từ các camera IP. Hoặc các thiết bị thu phát đặt ngoài trời được kết nối về tủ điều khiển chính. ODF Din-rail giúp gom và bảo vệ các kết nối quang trước khi đưa vào Switch PoE hoặc NVR.
• Phòng Server/Trung tâm dữ liệu nhỏ: Dùng tại các tủ mạng nhỏ hoặc các khu vực cần mở rộng kết nối quang với mật độ cao. Tận dụng lợi thế của đầu nối LC nhỏ gọn

Thông số kĩ thuật

• Sản phẩm: Hộp phối quang ODF 8FO LC/UPC Din-rail
• Bộ chuyển đổi: LC
• Vật liệu cho kệ: ABS
• Dung tích: 8 sợi quang
• Chuẩn kết nối: UPC
• Chuẩn lắp đặt: Din-rail Mount
• Suy hao chèn: ≤ 0.2dB (Adapter & Pigtail)
• Suy hao phản hồi: ≥ 55dB (chuẩn UPC)
• Sử dụng: FTTH
• Dung lượng tối đa: 24FO chuẩn LC
• Kích thước: 125x130x35mm
• Mạng: Mạng LAN không dây, mạng LAN có dây
• Vật liệu: Thép sơn tĩnh điện
• Chống thấm nước: Bảo vệ IP20
• Kiểu: Giá đỡ và vỏ bọc
• Kích thước: 700g
• Khung giá đỡ: 482,6x88x180mm
• Phụ kiện kèm theo: 8 Pigtail LC/UPC, 8 ống co nhiệt, dây thít, vít cố định cáp
• Màu sắc: Trắng xám
• Xuất xứ: Trung Quốc

Quý khách có nhu cầu đặt hàng hộp ODF 8FO Gắn Din-rail, xin hãy liên hệ với chúng tôi ngay để được nhận tư vấn hỗ trợ. Với nhiều năm kinh nghiệm trong lĩnh vực phân phối thiết bị và phụ kiện viễn thông. Chúng tôi tự tin đem đến những sản phẩm có chất lượng tốt nhất cũng như mức yêu đãi nhất.
