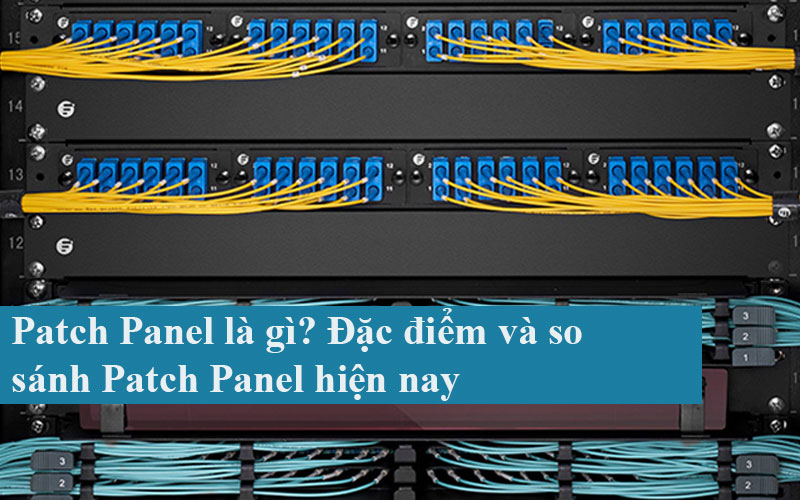

Patch Panel là gì? Đặc điểm và so sánh Patch Panel hiện nay
Trong hệ thống mạng chuyên nghiệp, Patch Panel là một thiết bị không thể thiếu giúp quản lí cáp mạng gọn gàng. Tuy nhiên, trteen thị trường hiện nay có nhiều loại Patch Panel khác nhau như punch down, feed-through… Khiến người dùng dễ bị nhầm lẫn khi lựa chọn. Vậy Patch Panel là gì? Có bao nhiêu loại? Mỗi loại có đặc điểm và ứng dụng ra sao? Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về các loại Patch Panel. Cách phân biệt và lựa chọn đúng loại phù hợp với hệ thống mạng của bạn.
Patch Panel là gì?
Patch Panel là một bảng cắm trung gian, giúp kết nối các cáp mạng từ các thiết bị đầu cuối như máy tính, switch hoặc router lại với nhau. Việc này giúp gọn gàng hơn, dễ quản lí và bảo trì hơn so với việc cắm trực tiếp. Trong hệ thống mạng LAN tiêu chuẩn, các dây mạng thường đi âm tường. Một đầu nối với Office Box tại vị trí người dùng, đầu còn lại được đấu nối với Patch Panel đặt tại phòng server hay tủ mạng.
Việc sử dụng Patch Panel không chỉ mang lại tính thẩm mỹ cao mà còn giúp giảm thiểu sự cố kết nối. Đặc biệt là hiện tượng oxi hóa đầu RJ45 khi cắm trực tiếp vào switch trong thời gian dài. Hiện tượng này có thể khiến tín hiệu mạng lỗi, gây chập chờn hay mất kết nối. Patch Panel đóng vai trò là điểm kết nối linh hoạt, giúp việc kiểm tra, thay thế. Cũng như phân tích tín hiệu mạng và bảo trì hệ thống trở nên dễ dàng hơn.

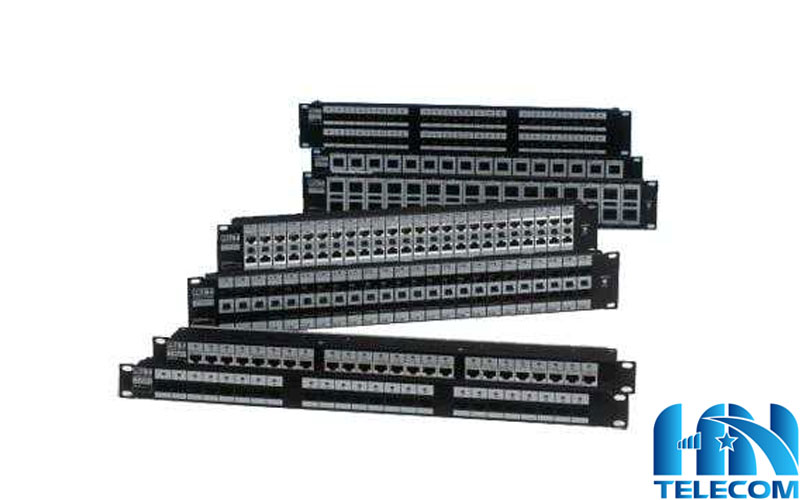

Phân loại
Patch Panel được phân loại dựa trên số lượng cổng kết nối và chuẩn loại đầu cáp mạng. Giúp người dùng lựa chọn phù hợp với nhu cầu triển khai hệ thống mạng cụ thể.
1. Phân loại theo số Port (số cống kết nối)
- 8 port
- 16 port

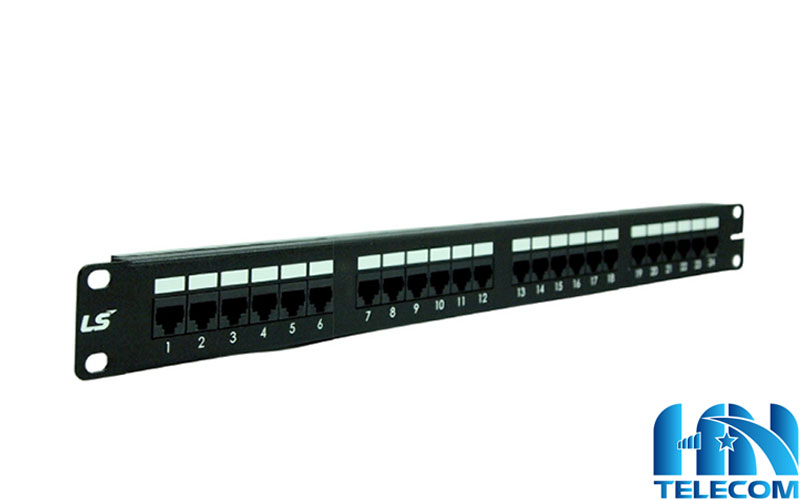

- 24 port
- 48 port
- 96 port
Trong thực tế Patch Panel 24 port và 48 port là hai loại được sử dụng phổ biến nhất vì chúng tương thích với hầu hết các tủ rack mạng tiêu chuẩn. Dễ lắp đặt và đáp ứng tốt cho cả hệ thống vừa và lớn.
2. Phân loại theo cổng kết nối (chuẩn đầu nối mạng)
Patch Panel còn được phân chia dựa trên chuẩn loại đầu nắm RJ45 mà nó hỗ trợ
- Cat5/ Cat5e: Hỗ trợ băng thông từ 100Mbps đến 1Gbps, phù hợp với văn phòng nhỏ và trung bình
- Cat6/ Cat6a: Hỗ trợ tốc độ cao lên đến 10Gbps, tần số truyền tải lớn hơn. Phù hợp cho các hệ thống mạng hiện đại, trung tâm dữ liệu hoặc văn phòng yêu cầu băng thống lớn và ổn định.
Đặc điểm của Patch Panel
Patch Panel là một thành phần quan trọng trong hệ thống hạ tầng mạng. Mang đến nhiều ưu điểm vượt trội trong việc quản lí, tổ chức và bảo trì hệ thống cáp. Dưới đây là những đặc điểm nổi bật của Patch Panel
1. Kết nối trung gian gọn gàng và chuyên nghiệp
Patch Panel đóng vai trò như một điểm trung gian, nơi tất cả các cáp mạng từ thiết bị đầu cuối (PC, máy in, camera…) Được đấu nối lại trước khi kết nối đến switch. Điều này giúp tổ chức hệ thống dây mạng gọn gàng, dễ theo dõi. Tránh tình trạng rối cáp, mất kiểm soát khi có sự cố.
2. Dễ dàng quản ló và bảo trì hệ thống mạng
Khi xảy ra lỗi mạng, thay vì phải tháo dây trực tiếp từ switch hay đi lại dây từ đầu. Bạn chỉ cần kiểm tra, thay thế hoặc đánh dấu tại Patch Panel. Giúp tiết kiệm thời gian bảo trì. Hạn chế hư hỏng thiết bị chính như switch hoặc router.
3. Tăng độ bền và ổn định cho kết nối
Khi cáp mạng được đấu nối qua Patch Panel , các đầu RJ45 không cần phải cắm trực tiếp vào switch. Điều này giúp giảm thiểu tốc độ nguy cơ oxi hóa, lỏng tiếp xúc. Từ đó giữ tín hiệu ổn định hơn, hạn chế lỗi mạng do cắm rút nhiều lần.
4. Tương thích với nhiều chuẩn kết nối
Patch Panel có thể hỗ trợ nhiều loại chuẩn cáp như Cat5e, Cat6, Cat6a (cáp đồng). Hay cáp quang cho các ứng dụng tốc độ cao. Điều này giúp dễ dàng tích hợp vào các hệ thống mạng hiện có hoặc nâng cấp trong tương lai.
5. Thiết kế phù hợp với tủ mạng tiêu chuẩn
Các Patch Panel thường có kích thước 1U hoặc 2U. Tương thích với tủ rack 19inch, Giúp dễ lắp đặt, mở rộng và tích hợp vào hệ thống mạng doanh nghiệp hoặc trung tâm dữ liệu.
So sánh các loại Patch Panel hiện nay
| Tiêu chí | Punch Down Patch Panel | Feed-through Patch Panel | Blank Keystone Patch Panel |
| Cách kết nối | Dây mạng được bấm cố định bằng công cụ punch-down vào mặt sau | Cáp mạng đi thẳng từ phía sau ra đầu trước, không cần bấm | Sử dụng các module Keystone rời, cắm trực tiếp vào panel |
| Thi công | Cần kĩ thuật viên bấm dây (cần thời gian và dụng cụ chuyên dụng) | Nhanh chóng, chỉ cần cắm 2 đầu dây | Linh hoạt, dễ lắp đặt và thay đổi module |
| Tính linh hoạt | Cố định, khó thay đổi thay đổi khi cần sửa chữa hoặc thay đổi cáp | Cao, dễ thay dây nếu có sự cố | Rất linh hoạt, thay thế hoặc thay đổi loại cổng (RJ45, HDMI, USB…) dễ dàng |
| Độ bền kết nối | Rất cao, ít bị lỏng, ổn định lâu dài | Trung bình, có thể lỏng theo thời gian nếu cắm rút nhiều | Phụ thuộc vào loại module Keystone được sử dụng |
| Ứng dụng | Trung tâm dữ liệu, doanh nghiệp lớn, hệ thống ổn định và lâu dài | Văn phòng nhỏ, hệ thống tạm thời hoặc dễ thay đổi | Văn phòng, trường học, các hệ thống cần cấu hình linh hoạt |
| Chi phí | Trung bình – cao | Trung bình | Cao hơn do phải mua module riêng |
| Thẩm mỹ | Cao, chuyên nghiệp | Gọn gàng, dễ nhìn | Tùy theo loại module lắp vào |
Kết luận
Patch panel không chỉ giúp hệ thống mạng trở nên gọn gàng, thẩm mỹ và dễ quản lý. Mà còn góp phần nâng cao độ ổn định và hiệu quả bảo trì trong quá trình vận hành. Việc lựa chọn đúng loại patch panel, từ punch down, feed-through đến blank keystone. Sẽ tùy thuộc vào quy mô hệ thống, mục đích sử dụng và ngân sách đầu tư.
Nếu bạn đang tìm kiếm giải pháp quản lý cáp mạng hiệu quả cho văn phòng, doanh nghiệp hay trung tâm dữ liệu. Đừng bỏ qua vai trò của patch panel. Việc đầu tư đúng ngay từ đầu sẽ giúp bạn tiết kiệm chi phí bảo trì, giảm lỗi mạng, và nâng cao hiệu suất toàn hệ thống.
Hy vọng bài viết đã giúp bạn hiểu rõ về các loại patch panel, đặc điểm, cách phân biệt và lựa chọn phù hợp. Nếu cần tư vấn chi tiết hoặc hỗ trợ lắp đặt, đừng ngần ngại liên hệ với chuyên gia kỹ thuật để được hỗ trợ tối ưu nhất!
