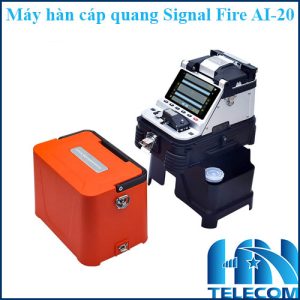

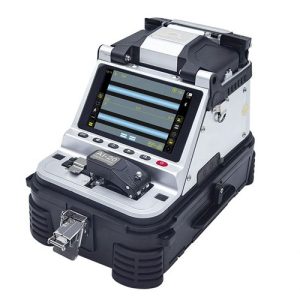

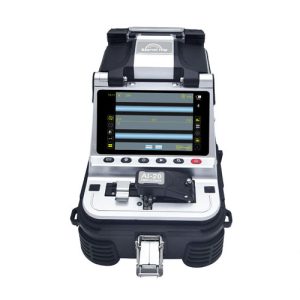

Máy hàn cáp quang Signal Fire AI-20 chất lượng cao

Máy hàn cáp quang Signal Fire AI-20 là sản phẩm hàng đầu dùng trong thi công mạng cáp quang hiện nay. Thiết bị ứng dụng công nghệ căn chỉnh lõi tự động. Cũng như tự động lấy nét, giúp căn chỉnh chính xác lõi sợi quang trước khi hàn.

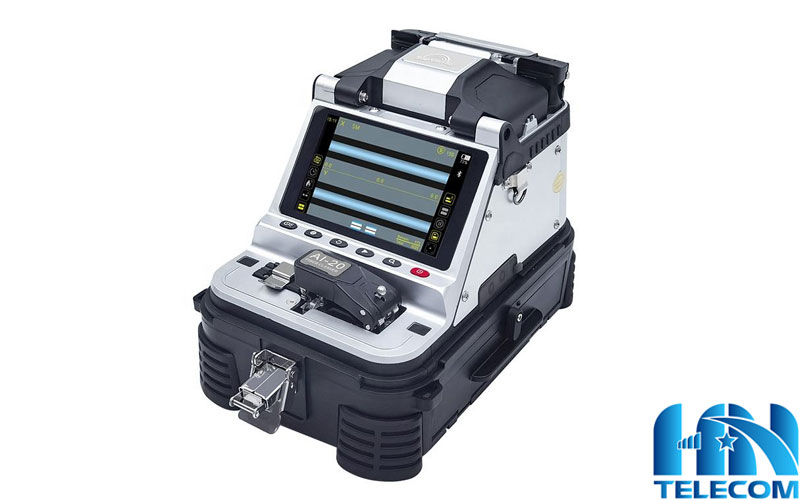

Chi tiết về Máy hàn cáp quang Signal Fire AI-20

Máy hàn cáp quang Signal Fire AI-20 là một trong những dòng máy hàn sợi quang thế hệ mới. Nổi bật với công nghệ tự động hoàn toàn, tốc độ hàn nhanh. Và khả năng tích hợp nhiều chức năng đo kiểm. Đây là giải pháp lý tưởng cho các dự án thi công và bảo trì mạng FTTx, mạng trục và hệ thống camera an ninh.

Thiết bị được trang bị 6 motor (động cơ) hoạt động hoàn toàn tự động. Giúp căn chỉnh lõi sợi quang theo cả 3 trục (X,Y,Z) với độ chính xác cao nhất. Độ chính xác căn chỉnh lên tới 0.1µm, kết hợp với tính năng tự động lấy nét. Đảm bảo vị trí hàn luôn tối ưu.

Signal Fire là một hãng công nghệ đến từ Trung Quốc, được thành lập là một doanh nghiệp công nghệ cao. Chuyên về nghiên cứu, sản xuất và bán các thiết bị truyền thông quang. Hiện tại VTHN, đang có một số sản phẩm máy hàn quang như AI-8C, AI-9, AI-30,… Quý khách hàng có nhu cầu, có thể tham khảo các sản phẩm trên.

Đặc điểm cấu tạo của máy hàn Signal Fire AI-20

Máy hàn cáp quang Signal Fire AI-20 được thiết kế theo phong cách All-in-one (Tất cả trong một). Tập trung vào tính di động, bền bỉ và hiệu suất cao.

Cấu trúc và vỏ máy (Housing & Durability)

Thiết kế bền bỉ (3-Proof): Vỏ máy được làm từ vật liệu chắc chắn, có khả năng chống chịu cao với các yếu tố môi trường khắc nghiệt.

• Dust-proof: Chống bụi
• Water-proof: Chống nước/ ẩm
• Shock-proof: Chống sốc/ va đập

Kích thước và trọng lượng: Máy có thiết kế gọn nhẹ, thuận tiện cho việc mang vác và làm việc ngoài hiện trường. Hộp đứng máy còn được thiết kế như một bàn làm việc di động tiện lợi cho kỹ thuật viên.

Đèn chiếu sáng: Tích hợp đèn LED, hỗ trợ kỹ thuật viên làm việc hiệu quả trong điều kiện thiếu sáng hoặc ban đêm.

Hệ thống hàn nối (Splicing System)

Hệ thống 6 motor: Đây là thành phần cốt lõi giúp căn chỉnh lõi quang chính xác. Máy sử dụng 6 động cơ để điều chỉnh các trục X,Y và Z của sợi quang. Đảm bảo độ đồng trục hoàn hảo trước khi phóng hồ quang.

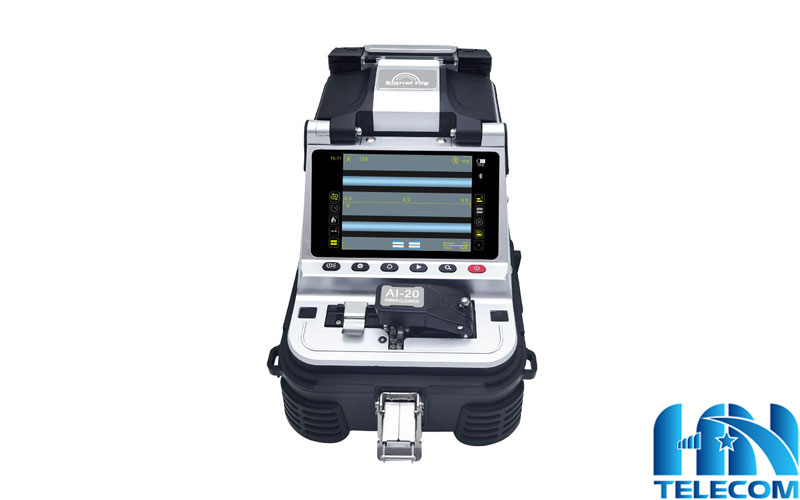

Màn hình hiển thị:

• Loại: Màn hình LCD TFT màu 5 inch độ phân giải cao
• Chức năng: Hiển thị trực quan quá trình căn chỉnh và hàn sợi quang
• Kính hiển vi (Camera): Độ phóng đại cao, lên tới 320x (hiển thị đơn trục) hoặc 200x (hiển thị song song hai trục X và Y). Giúp kỹ thuật viên dễ dàng quan sát lõi sợi quang

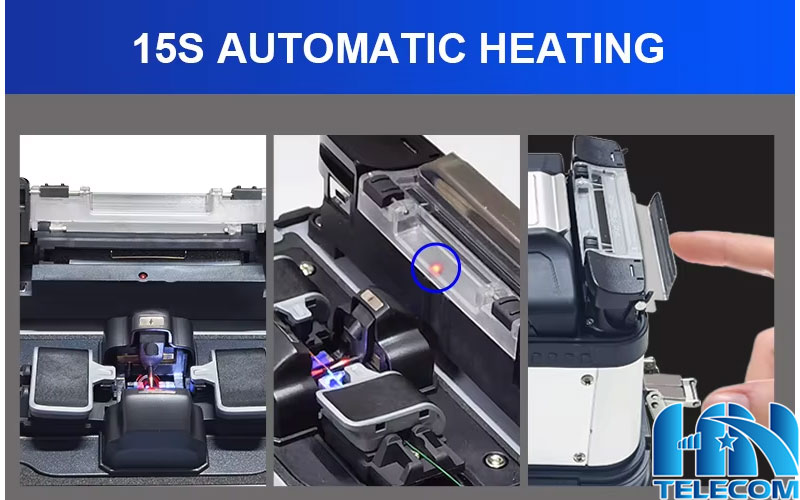

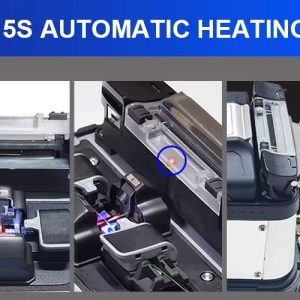

• Lò nung nhiệt (Heating Oven): Bộ phận dùng để nung co ống bảo vệ mối hàn (co nhiệt). Tốc độ nung nhanh chỉ 15s.

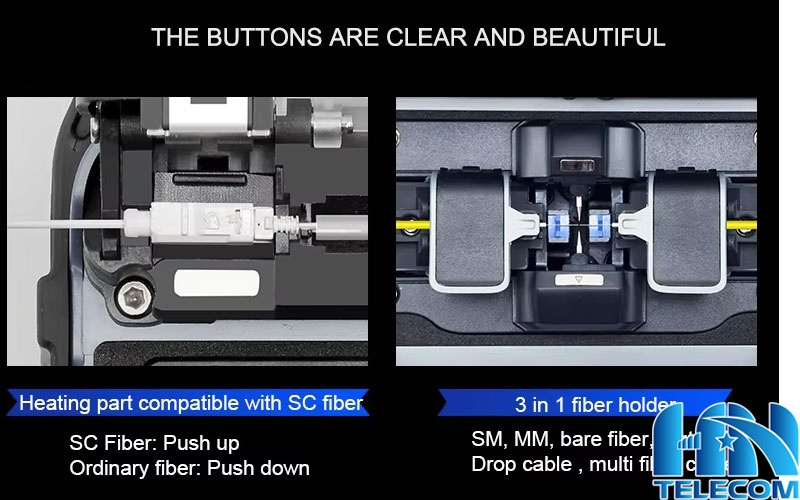

Bộ phận kẹp giữ sợi quang (Fiber Holder)

Thiết kế đa năng cho phép cố định nhiều loại sợi quang mà không cần thay đổi phụ kiện. Như sợi quang đơn mode và đa mode, sợi trần, cáp thuê bao dẹt và cáp jumper.

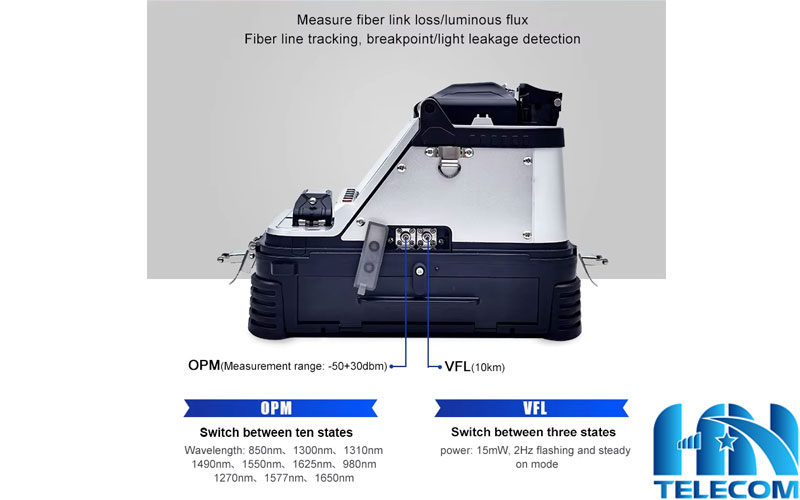

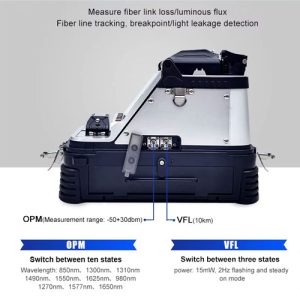

Tích hợp chức năng đo kiểm

Máy AI-20 được tích hợp các mô-đun đo kiểm bên trong thân máy:

• OPM (Optical Power Meter): Cảm biến đo công suất quang
• VFL (Visual Fault Locator): Cổng phát ánh sáng đỏ laser (thường 15mW) để soi lỗi và kiểm tra tính liên tục của sợi quang

Pin và kết nối

Pin Lithium dung lượng lớn: Pin 7800 mAh cho phép hàn nối và gia nhiệt liên tục khoảng 240 mối. Ngoài ra, Pin cũng có chức năng giám sát mức năng lượng thời gian thực

Kết nối không dây: Hỗ trợ kết nối bluetooth 4.2 để đồng bộ dữ liệu mối hàn với ứng dụng điện thoại (Mobile App). Quản lý và lưu trữ kết quả đám mây.

Cổng nguồn (Power Supply): Đầu vào AC 100-240V, đầu ra DC 13.5V/ 4.8A

Ứng dụng thực tế của Signal Fire AI-20

1. Thi công và lắp đặt mạng FTTx/ FTTH

Đây là ứng dụng phổ biến nhất của máy hàn cáp quang. AI-20 là công cụ không thể thiếu cho các kỹ thuật viên triển khai mạng cáp quang đến tận nhà thuê bao:

• Hàn cáp thuê bao (Drop Cable): Nối cáp thuê bao (được giữ bằng kẹp 3 trong 1) với các pitail quang hoặc dây nhảy quang tại các hộp tập trung hoặc hộp phân phối.
• Hàn tại hộp ODF/ Splitte: Nối sợi quang tại các hộp ODF, hộp đấu nối cáp quang (măng xông) hoặc các điểm chia/ tách tín hiệu
• Tốc độ và độ chính xác: Tốc độ hàn 6s và nung 15s giúp đẩy nhanh tiến độ triển khai hàng loại thuê bao mới. Đồng thời đảm bảo suy hao mối hàn thấp. Duy trì chất lượng đường truyền internet ổn định.

2. Xây dựng và bảo trì mạng trục (Trunk Line) và mạng Metro

Dù là máy hàn đa năng, AI-20 vẫn đủ khả năng thực hiện các dự án yêu cầu độ chính xác cao:

• Hàn nối cáp quang trục: Nối các đoạn cáp quang dài trong quá trình lắp đặt tuyến cáp quang chính giữa các trung tâm dữ liệu, tổng đài hoặc các thành phố
• Sửa chữa đứt cáp: Trong các sự cố đứt cáp, khả năng hàn nhanh và chính xác của AI-20 giúp khôi phục liên lạc nhanh chóng. Giảm thiểu được thời gian gián đoạn dịch vụ.

3. Lắp đặt và mở rộng hệ thống camera giám sát (CCTV)

Trong các hệ thống camera an ninh lớn, đặc biệt là camera IP sử dụng đường truyền cáp quang để đảm bảo khoảng cách truyền tải xa và tốc độ cao

Hàn nối cáp quang từ các thiết bị chuyển đổi quang (Media Converter) hoặc Switch quang đến điểm đặt camera

Kiểm tra tín hiệu quang: chức năng OPM (đo công suất quang) và VFL (soi lỗi) tích hợp giúp kỹ thuật viên dễ dàng kiểm tra cường độ tín hiệu. Cũng như phát hiện lỗi đứt cáp ngay sau khi hàn, đảm bảo hệ thống CCTV hoạt động ổn định.

4. Ứng dụng trong các môi trường đặc biệt

Thiết kế bền bỉ chống nước, chống bụi và chống sốc giúp AI-20 làm việc tốt trong các điều kiện khắc nghiệt mà các máy thông thường khó đáp ứng

• Thi công ngoài trời: Làm việc dưới trời mưa nhẹ, môi trường bụi bẩn (công trường) hoặc nơi có độ ẩm cao.
• Công trình trên cao: Thiết kế nhỏ gọn và pin dung lượng lớn (7800mAh cho 240 mối hàn). Giúp kỹ thuật viên dễ dàng mang máy lên cột, trụ điện. Hoặc làm việc tại các vị trí không có nguồn điện lưới.

Thông số kỹ thuật máy hàn Signal Fire AI-20

• Model: AI-20
• Thời gian hàn nối: 6s
• Thời gian nung: 15s (có thể tùy chỉnh theo môi trường bên ngoài)
• Số lượng động cơ: 6 động cơ
• Độ chính xác căn chỉnh sợi: 0.1µm
• Đường kính lớp vỏ bọc (Cladding): 80 – 150µm
• Đường kính lớp phủ: 100-1000µm
• Suy hao mối hàn: 0.02dB (SM), 0.01dB (MM), 0.04dB (DS/NZDS)
• Chế độ hàn: Tự động lấy nét căn chỉnh lõi, hàn thông thường/ hàn độ chính xác cao
• Phương thức hàn: Tự động, bán tự động, thủ công
• Ngôn ngữ máy hàn: 10 ngôn ngữ
• Dung lượng pin: Pin Lithium dung lượng lớn 7800mAh
• Thời gian sạc: ≤ 3.5 giờ. Có thể hàn và nung liên tục khoảng 240 mối
• Độ phóng đại: 320x (hiển thị đơn trục X hoặc Y), 200x (hiển thị song song hai trục X và Y)
• Chiều dài cắt: Lớp phủ dưới 250µm: 8-16mm/ Lớp phủ 250-1000µm: 16mm
• Kiểm tra lực căng: Tiêu chuẩn 2N
• Màn hình: Màn hình hiển thị màu TFT 5 inch
• Suy hao phản hồi (Phản xạ): Tốt hơn 60dB
