Mạng cáp quang là xương sống của các trung tâm dữ liệu và hệ thống truyền thông hiện đại. Được đánh giá cao nhờ băng thông rộng, độ trễ thấp và kết nối đáng tin cậy. Tuy nhiên, lỗi vẫn có thể xảy ra, gây ra tốc độ chậm, độ trễ cao. Hoặc thậm chí là mất kết nối. Bài viết dưới đây sẽ hướng dẫn để cung cấp sự cố cáp quang, các vấn đề thường gặp, các công cụ chính và các biện pháp phòng ngừa để đảm bảo hiệu suất ổn định.
Các loại sự cố phổ biến của cáp quang
Hiện nay các vấn đề phổ biến nhất thường rơi vào bốn loại:
- Lớp vật lý: Cáp bị đứt, uốn cong đột ngột, dây nối lỏng hoặc đầu nối bẩn gây mất tín hiệu và kết nối không ổn định
- Hiệu suất truyền tải: Độ suy giảm cao, suy hao chèn quá mức. Hoặc độ phân tán giảm làm chất lượng liên kết. Đặc biệt là với các sợi quang cũ hoặc các thành phần chất lượng thấp.
- Lỗi thiết bị và mô-đun: Bộ thu phát bị lỗi hoặc không tương thích sẽ dẫn đến mức công suất bất thường và lỗi kết nối. Bộ chuyển mạch hoặc bộ định tuyến bị lỗi có thể gây ra sự cố mất mạng
- Các yếu tố môi trường: Nhiệt độ thay đổi, độ ẩm, bụi. Hoặc hư hỏng do xây dựng có thể làm giảm hiệu suất của cáp.
Quy trình và công cụ khắc phục sự cố
Đối mặt với những vấn đề trên, việc thực hiện quy trình khắc phục sự cố một cách có hệ thống. Và sử dụng đúng công cụ có thể giúp xác định và khắc phục lỗi một cách hiệu quả.

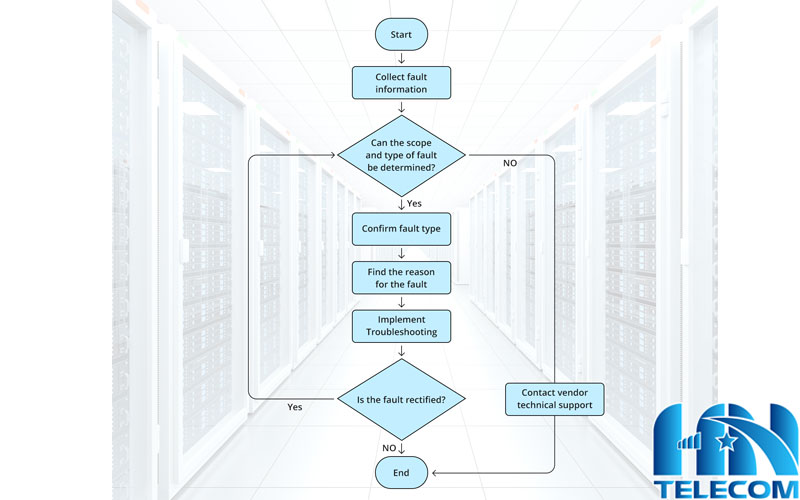

Hướng dẫn khắc phục sự cố cáp quang
- Thu thập thông tin lỗi: Thu thập thông tin chi tiết về sự cố (như nhật ký lỗi, cảnh báo và phạm vi bị ảnh hưởng). Đây là nền tảng để xử lý sự cố cáp quang
- Xác nhận loại lỗi: Thực hiện kiểm tra trực quan nhanh chóng. Và so sánh với các loại sự cố phổ biến (vật lý, truyền dẫn, phần cứng, môi trường). Để xác định loại lỗi
- Tìm lý do của lỗi: Dựa trên loại lỗi đã xác nhận, sử dụng các công cụ kiểm tra sợi thích hợp. Để xác định vị trí. Và phân tích vấn
- Triển khai khắc phục sự cố: Khi đã xác định được nguyên nhân, hãy thực hiện các hành động khắc phục cụ thể như vệ sinh đầu nối. Thay thế cáp bị hỏng hoặc cấu hình lại mô-đun.
- Xác nhận xem lỗi đã được khắc phục chưa: Kiểm tra lại liên kết để đảm bảo hoạt động bình thường đã được khôi phục. Nếu sự cố vẫn tiếp diễn, hãy quay lại bước 2 để đánh giá lại phạm vi lỗi
- Liên hệ bộ phận hỗ trợ kỹ thuật của nhà cung cấp: Nếu không thể giải quyết vấn đề bằng biện pháp khắc phục sự cố thông thường. Hãy liên hệ với nhóm kỹ thuật của nhà cung cấp để được hỗ trợ thêm.
Các công cụ thiết yếu để khắc phục sự cố cáp quang
Để khắc phục sự cố, các công cụ cáp quang sau đây đóng vai trò quan trọng trong việc chẩn đoán và giải quyết sự cố

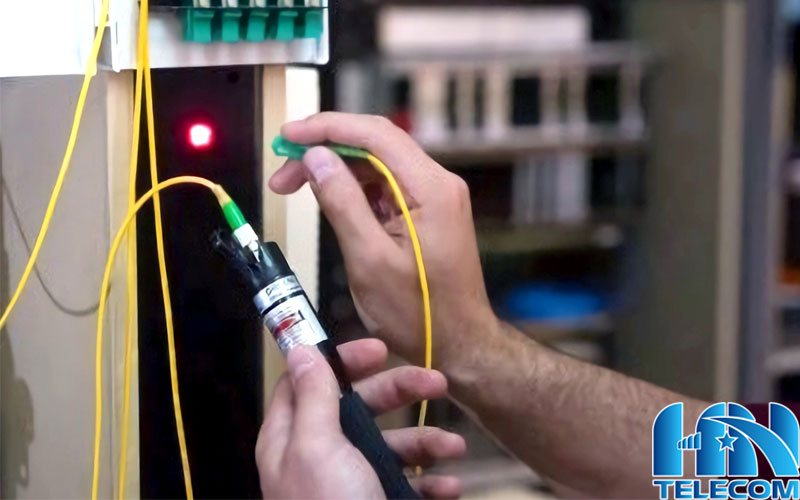

- Bút soi quang: Phát ra ánh sáng đỏ có thể nhìn thấy. Để phát hiện các vết đứt, uốn cong hoặc mối nối bị lỗi trong các đường cáp quang khoảng cách ngắn
- Máy soi lỗi connector: Kiểm tra các mặt đầu nối xem có bụi, trầy xước. Hoặc nhiễm bẩn có thể gây mất tín hiệu không.
- Máy đo công suất quang: Việc kết hợp máy đo công suất quang và nguồn sáng. Có thể đo suy hao chèn trên toàn bộ liên kết sợi quang. Đảm bảo hiệu suất nằm trong giới hạn cho phép.
- Máy đo OTDR: Xác định vị trí lỗi, mối nối. Và đo khoảng cách đến các sự kiện với độ việc khắc phục sự cố đường dài.
- Bộ dụng cụ sợi quang: bộ dụng cụ di động gồm dao cắt, dụng cụ tách, ống co nhiệt. Và các phụ kiện để lắp đặt. Nhằm sửa chữa tại chỗ.

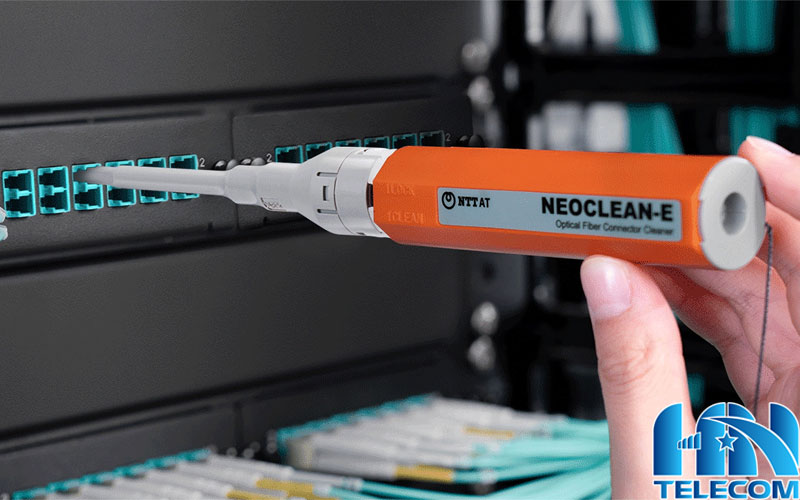

- Chất tẩy rửa sợi quang: Các chất tẩy rửa bút chuyên dụng, khăn lau. Và chất tẩy rửa dạng cuộn được sử dụng để loại bỏ bụi.
Các vấn đề và giải pháp về cáp quang
Dựa trên các bước khắc phục sự cố và các công cụ thiết yếu, sau đây là các ví dụ cụ thể về các sự cố thường gặp với cáp quang và cách khắc phục.
Sự cố mất mạng hoàn toàn
Sự cố: Thường do hư hỏng công trình, bị động vật gặm nhấm cắn hoặc đầu nối/ bộ thu phát bị lỗi.
Giải pháp: Bắt đầu xử lý sự cố cáp quang bằng cách kiểm tra cáp vá, đầu nối và cổng cáp quang để tim ra hư hỏng rõ ràng. Nếu không phát hiện vấn đề, hãy sử dụng máy đo OTDR để xác định vị trí đứt. Và thay thế sợi quang bị hỏng hoặc linh kiện bị lỗi. Để phòng ngừa, hãy lắp đặt cáp quang bọc thép. Hoặc cáp công nghiệp ở những khu vực có nguy cơ cao. Tuân thủ hướng dẫn về bán kính uốn cong thích hợp và đánh dấu đường đi của cáp rõ ràng. Để giảm thiểu nguy cơ hư hỏng do tai nạn.
Tốc độ mạng chậm
Sự cố: Suy hao quá mức, mối nối kém hoặc đầu nối bị nhiễm bụi bẩn (bụi, dầu, dấu vân tay). Sợi quang cũ hoặc linh kiện chất lượng thấp làm giảm hiệu suất.
Giải pháp: Sử dụng bộ kiểm tra suy hao quang (OLTS) để đo suy hao chèn và kiểm tra chất lượng liên kết trong quá trình khắc phục sự cố. Sử dụng các công cụ vệ sinh sợi quang phù hợp. Chẳng hạn như bút vệ sinh đầu nối, để loại bỏ bụi bẩn và mảnh vụn. Đồng thời thay thế các linh kiện lỗi thời hoặc kém chất lượng khi cần thiết. Để đảm bảo độ tin cậy lâu dài, hãy tuân thủ quy trình vệ sinh tốt nhất trước khi kết nối và lên lịch kiểm tra quy trình khắc phục sự cố thường xuyên để duy trì hiệu suất ổn định.
Ngắt kết nối không liên tục
Sự cố: Cáp quang lỏng lẻo, nguồn điện không ổn định hoặc quá nhiệt. Gây ra tình trạng kết nối không ổn định, chập chờn.
Giải pháp: Cố định chắc chắn tất cả các cáp quang và lắp lại nếu cần. Xử lý hiện tượng quá nhiệt bằng cách cải thiện luồng khí và làm mát trong tủ rack. Đồng thời sử dụng UPS hoặc hệ thống nguồn dự phòng để tránh mất ổn định do mất điện đột ngột. Để phòng ngừa, hãy đảm bảo các đầu nối được lắp đặt đúng vị trí trong quá trình lắp đặt, thực hiện quản lý môi trường. Cũng như nguồn điện nghiêm ngặt. Phương pháp xử lý sự cố cáp quang chủ động này sẽ giảm thiểu rủi ro trong tương lai.
Kết luận
Bằng cách kết hợp quy trình xử lý sự cố cáp quang có hệ thống, bộ công cụ cáp quang phù hợp và các biện pháp phòng ngừa. Hầu hết các vấn đề đều có thể giải quyết được nhanh chóng.
