Crosstalk là gì? Nguyên nhân và cách khắc phục

Crosstalk là hiện tượng nhiễu tín hiệu xảy ra khi một tín hiệu truyền trên dây dẫn. Hoặc mạch này gây ra ảnh hưởng không mong muốn lên một dây dẫn hoặc mạch khác nằm cạnh nó.

Crosstalk là gì?

Crosstalk là hiện tượng nhiễu tín hiệu xảy ra khi một tín hiệu truyền trên dây dẫn. Hoặc mạch điện này gây ra ảnh hưởng không mong muốn lên một dây dẫn hoặc mạch điện khác đặt cạnh nó.

Trong kỹ thuật, dây gây ra nhiễu được gọi là Aggressor (kẻ tấn công). Còn dây bị nhiễm nhiễu được gọi là Victim (nạn nhân).

Nguyên nhân xảy ra hiện tượng nhiễu xuyên âm

Trong môi trường công nghiệp với hệ thống dây dẫn chằng chịt và các thiết bị công suất lớn. Nhiễu xuyên âm thường xuất phát từ 4 nhóm nguyên nhân cốt lõi sau đây:

1. Cảm ứng điện dung

Đây là hiện tượng nhiễu do điện trường gây ra khi các dây dẫn được đặt quá gần nhau.

• Cơ chế: Khi các dây dẫn chạy song song hoặc chống chập lên nhau, chúng vô tình tạo thành một “tụ điện ký sinh”
• Hệ quả: Sự thay đổi điện áp đột ngột trên dây nguồn (dây gây nhiễu). Sẽ kích thích một dòng điện dung không mong muốn chạy sang dây dẫn tín hiệu bên cạnh. Làm sai lệch dữ liệu truyền tải.

2. Cảm ứng điện cảm

Nhóm nguyên nhân này liên quan đến từ trường và tuân theo định luật cảm ứng Faraday.

• Cơ chế: Khi dòng điện trong dây nguồn biến thiên (đặc biệt là dòng xoay chiều hoặc xung đóng cắt). Nó tạo ra một từ trường biến thiên xung quanh sợi dây đó.
• Hệ quả: Từ trường này cắt ngang qua các vòng dây tín hiệu lân cận, sinh ra một điện áp cảm ứng tỉ lệ thuận với tốc độ biến thiên của dòng điện. Gây nhiễu loạn tín hiệu điều khiển.

3. Lỗi thiết kế cáp và bảng mạch PCB kém

Đây là nhóm nguyên nhân chủ quan đến từ chất lượng vật tư và kỹ thuật thiết kế:

• Hủy bỏ cấu trúc xoắn đôi: Trong cáp Ethernet, các cặp dây được xoắn để triệt nhiễu. Nếu tháo xoắn quá dài khi bấm đầu nối (hơn 13mm với Cat6). Khả năng chống nhiễu sẽ bị mất đi hoàn toàn.
• Chất lượng cáp thấp: Cáp rẻ tiền thường có bước xoắn lỏng lẻo, không đồng đều hoặc ruột dẫn bằng đồng pha tạp chất, làm tăng điện trở và giảm khả năng bảo vệ.
• Bố trí mạch (Routing) sai cách: Trên bảng mạch PCB, các đường tín hiệu nhạy cảm chạy song song trực tiếp với các đường nguồn động lực mà không có lớp cách ly hoặc khoảng cách an toàn.

4. Yếu tố môi trường và sai sót trong thi công

Môi trường lắp đặt và tay nghề thợ điện đóng vai trò quyết định đến độ ổn định của hệ thống:

• Khoảng cách không an toàn: Dây tín hiệu và dây nguồn công suất cao chạy quá sát nhau trong cùng một máng cáp mà không có vách ngăn kim loại hoặc màn chắn chống nhiễu
• Hệ thống nối đất (Grounding) kém: Khi việc nối đất không được thực hiện đúng chuẩn hoặc cấu trúc mạch không hợp lý. Dòng khứ hồi (Return current) sẽ tìm đường đi khác, gây ra hiện tượng nhiễu chéo giữa các mạch điện
• Thiếu màn chắn: Sử dụng cáp không có lớp bọc kim loại ở những khu vực có bức xạ điện từ mạnh.

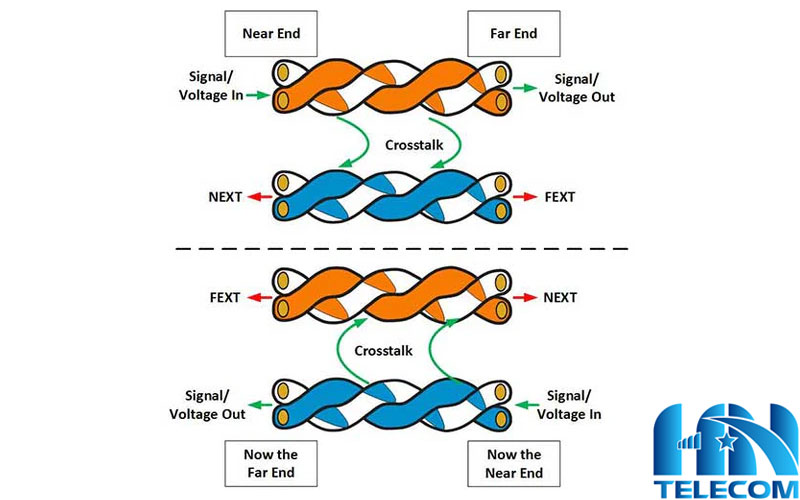

Các loại Crosstalk phổ biến

Trong quá trình đo kiểm hệ thống mạng bằng các thiết bị chuyên dụng, dân kỹ thuật và IT cần đặc biệt lưu đến 3 chỉ số nhiễu chéo sau đây để đánh giá chất lượng đường truyền:

NEXT (Near – End Crosstalk – Nhiễu đầu gần)

Đây là loại nhiễu nguy hiểm nhất và là nguyên nhân hàng đầu gây ra lỗi kết nối.

• Hiện tượng: Nhiễu xảy ra ngay tại đầu phát tín hiệu. Thông thường, điểm “yếu” nhất chính là tại vị trí bấm hạt mạng RJ45 hoặc các cổng trên Patch Panel
• Tại đầu phát, tín hiệu gốc đang ở mức cực đại (100%). Nếu nó gây nhiễu sang cặp dây thu. Nơi tín hiệu từ đầu bên kia truyền về vốn đã bị suy hao, chỉ khoảng 10-20%. Thì luồng nhiễu mạnh này sẽ lấn át hoàn toàn tín hiệu thật, gây mất dữ liệu.
• Nguyên nhân chính: Thường do kỹ thuật thi công tháo xoắn dây quá nhiều (vượt quá 13mm) khi bấm đầu mạng. Làm mất đi khả năng tự triệt nhiễu của cặp dây xoắn.

FEXT (Far-End Crosstalk – Nhiễu đầu xa)

Ít nghiêm trọng hơn NEXT, nhưng vẫn cần được kiểm soát chặt chẽ trong các hệ thống truyền dẫn dài.

• Hiện tượng: Nhiễu đo được tại đầu thu (đầu bên kia của sợi cáp so với nguồn phát)
• Đặc điểm: FEXT ít gây hại hơn vì tín hiệu gây nhiễu khi đi dọc theo chiều dài sợi cáp cũng đã bị suy hao. Khi đến đầu xa, cường độ của nó không còn đủ mạnh. Để gây rối loạn nghiêm trọng cho tín hiệu chính như NEXT.

AXT (Alien Crosstalk – Nhiễu lạ)

• Hiện tượng: Là loại nhiễu truyền từ bó cáp này sang bó cáp khác
• Ngữ cảnh: Thường xảy ra trong các máng cáp tập trung hàng chục, hàng trăm sợi dây mạng bó sát vào nhau
• Thách thức: AXT là vấn đề đau đầu nhất khi triển khai các hệ thống chạy tốc độ cao từ 10Gbps trở lên. Để khắc phục, người ta thường phải dùng cáp bọc giáp (CAT6 STP). Hoặc thiết kế các máng cáp có khoảng cách ly đặc biệt.

Cách khắc phục Crosstalk

Giải pháp về thi công và kỹ thuật

Đây là những cách tiết kiệm chi phí nhưng mang lại hiệu quả tức thì nếu thực hiện đúng kỹ thuật:

• Tuân thủ quy tắc xoắn đôi (Twisted Pair): Các cặp dây trong cáp mạng được xoắn lại để triệt tiêu từ trường lẫn nhau. Khi bấm đầu hạt mạng (RJ45), tuyệt đối không tháo xoắn qua 13mm. Tháo xoắn càng dài, nhiễu đầu gần (NEXT) càng tăng mạnh.
• Duy trì khoảng cách: Trên bảng mạch PCB, áp dụng quy tắc 3W: Khoảng cách giữa các đường truyền tín hiệu phải gấp 3 lần độ rộng của chính đường tín hiệu đó. Trong công trình, tuyệt đối không đi chung dây tín hiệu trong cùng một ống ghen hoặc máng cáp với dây điện nguồn động lực.
• Đi dây vuông góc: Nếu dây tín hiệu bắt buộc phải cắt ngang dây điện nguồn. Hãy cho chúng giao nhau theo một góc 90 độ để giảm thiểu diện tích tiếp xúc từ trường, thay vì chạy song song.

Giải pháp về thiết bị và vật tư

Sử dụng các loại vật tư có khả năng “tự vệ” trước nhiễu điện từ:

• Sử dụng cáp bọc giáp: Nâng cấp từ cáp UTP lên cáp FTP hoặc STP. Lớp bọc này đóng vai trò như một lồng Faraday. Chặn đứng các sóng nhiễu điện từ bên ngoài xâm nhập
• Sử dụng tín hiệu vi sai: Sử dụng các chuẩn truyền dẫn như RS-485 hoặc cáp xoắn đôi. Khi nhiễu crosstalk tác động đồng thời vào cả 2 dây. Thiết bị nhận sẽ thực hiện phép trừ và triệt tiêu hoàn toàn phần nhiễu dư thừa này.
• Hệ thống tiếp địa: Đảm bảo các tủ rack, Patch Panel và lớp bọc kim loại của cáp mạng được nối đất đúng cách. Nếu không nối đất, lớp bọc kim của dây cáp sẽ vô tình biến thành một “ăng-ten” thu nhiễu làm tình trạng tệ hơn

Giải pháp trong thiết kế mạch

Nếu bạn đang thiết kế bảng mạch điện tử, hãy chú trọng các yếu tố sau:

• Lớp mặt phẳng đất: Đặt một lớp đồng phủ đất ngay bên dưới lớp tín hiệu. Điều này giúp giảm đáng kể điện dung ký sinh và cung cấp đường về cho dòng điện ngắn nhất.
• Sử dụng đường chắn: Chèn một đường đồng nồi đất vào giữa hai đường tín hiệu nhạy cảm để cô lập nhiễu điện trường giữa chúng.
• Kiểm soát thời gian tăng/ giảm: Sử dụng các bộ lọc để làm “mềm” các xung tín hiệu quá gắt. Từ đó giảm bức xạ điện từ ra các dây xung quanh.

Nhiễu chéo là một thách thức không nhỏ trong việc đảm bảo tính toàn vẹn của tín hiệu. Đặc biệt là trong các hệ thống mạng công nghiệp và Data Center hiện đại. Việc hiểu rõ các nguyên nhân từ cảm ứng điện từ đến lỗi thi công sẽ giúp bạn có cái nhìn tổng quan để đưa ra phương án xử lý hiệu quả nhất.
