Hướng dẫn lắp đặt bộ chia quang – Cách sử dụng hiệu quả

Trong lĩnh vực truyền thông quang,bộ chia quang đóng vai trò quan trọng trong việc phân chia. Và phân phối tín hiệu quang một cách hiệu quả. Việc hiểu rõ cách bố trí và sử dụng bộ chia quang đúng cách là rất cần thiết. Nhằm tối ưu hóa chất lượng tín hiệu và đảm bảo truyền dữ liệu liền mạch. Bài viết dưới đây sẽ giúp bạn khám phá ra những phương pháp tối ưu. Để triển khai lắp đặt và sử dụng hiệu quả.

Giới thiệu về bộ chia quang

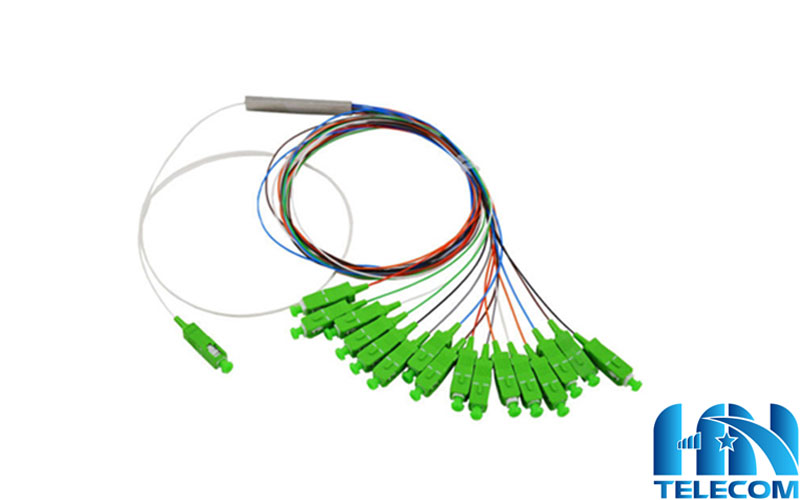

Bộ chia quang là một thiết bị thụ động trong hệ thống mạng cáp quang. Có chức năng phân chia tín hiệu ánh sáng từ một sợi quang thành nhiều tín hiệu ánh sáng giống nhau để truyền đi trên nhiều sợi quang khác nhau. Thiết bị này thường được sử dụng trong mạng FTTH, hệ thống giám sát, viễn thông và các ứng dụng cáp quang khác.

Chúng phân phối công suất quang bằng cách chia một chùm tia sáng tới thành nhiều chùm tia và ngược lại, với nhiều đầu ra và đầu vào. Sợi quang hoạt động như ống dẫn sóng chuyên dụng, dẫn ánh sáng theo hai chiều. Hoạt động hiệu quả như các ống dẫn linh hoạt để truyền ánh sáng.

Bộ chia quang hoạt động dựa trên nguyên lý ông dẫn sóng tích hợp. Giúp phân phối công suất ánh sáng từ một nguồn quang đến nhiều đích mà không cần nguồn điện. Nhờ vào thiết kế đặc biệt, ánh sáng được chia đều với tổn hao quang thấp và băng thông rộng.

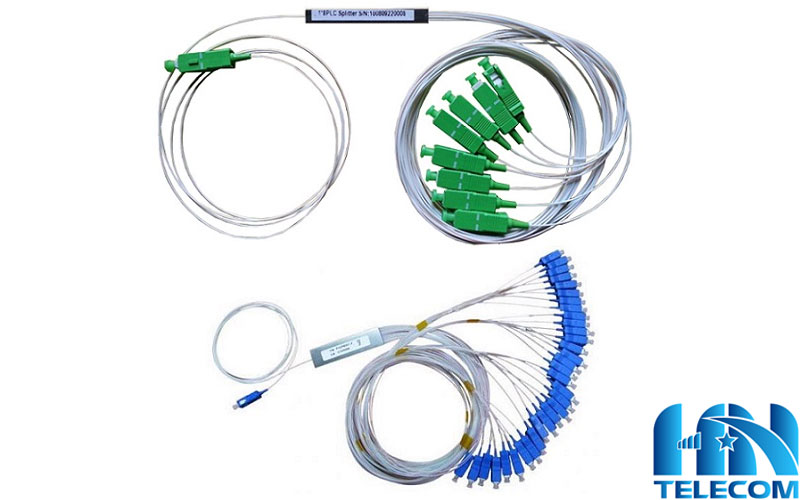

Để hiểu rõ hơn về bộ chia quang PLC, quý khách hàng có thể tìm hiểu thêm tại đây

Cách lắp đặt bộ chia quang học hợp lý

 Bộ chia quang học là thiết bị quan trọng trong hệ thống mạng FTTH có vai trò phân chia tín hiệu quang từ một nguồn đầu vào đến nhiều đầu ra. Việc lắp đặt bộ chia quang đúng cách không chỉ đảm bảo tín hiệu ổn định, mà còn tối ưu chí phí đầu tư và bảo trì hệ thống dễ dàng.

1. Phương pháp chia quang cấp một (Primary Splitting)

Đây là phương pháp phổ biến trong các cáp mạng quang dân dụng, đặc biệt tại các khu chung cư cao tầng hoặc khu đô thị có mật độ người dùng cao.

Vị trí lắp đặt bộ chia quang cấp một:

• Phòng máy trung tâm (MDF) của tòa nhà
• Giếng kĩ thuật (ống kĩ thuật điện nhẹ)
• Hộp đấu dây tầng (floor distribution box)
• Tủ cáp ngoài trời hoặc hộp phối quang chính

Ưu điểm:

• Linh hoạt trong thiết kế mạng
• Dễ mở rộng khi có thêm người dùng
• Tối ưu hóa việc phân phối cáp từ nguồn chính

2. Phương pháp chia quang thứ cấp (Secondary Splitting)

Phù hợp với các khu vực người dùng phân tán hoặc nơi cần triển khai mạng mới với mức độ sử dụng linh hoạt

Vị trí lắp đặt bộ chia quang cấp hai:

• Lớp xương sống mạng cáp quang (backbone layer)
• ODF chính hoặc ODF phụ
• Hộp nối quang thứ cấp, tủ phối quang ngoài trời (ODN Cabinet)
• Hộp đấu nối người dùng cuối

Ưu điểm:

• Giảm chiều dài cáp dẫn đến từng người dùng
• Dễ bảo trì, sửa chữa khi có sự cố
• Linh hoạt triển khai theo từng cụm khách hàng.

LƯU Ý KHI ĐẶT BỘ CHIA QUANG:

• Chọn đúng loại bộ chia quang (PLC hoặc FBT) theo yêu cầu kĩ thuật
• Đảm bảo khoảng cách hợp lý giữa OLT và ONT.
• Sử dụng cáp quang chuẩn, suy hao thấp, đầu nối chính xác
• Lắp đặt trong môi trường phù hợp, có khả năng chống ẩm, bụi và nhiệt độ cao nếu ngoài trời.

Làm thế nào để sử dụng bộ chia quang?

Trong các hoạt động kĩ thuật hiện nay, phương pháp phân tách quang chính và phụ đều được sử dụng phổ biến. Các bộ chia quang chính được bố trí chiến lược ở nhiều vị trí khác nhau để tối ưu hóa phân phối tín hiệu. Ví dụ, chúng có thể được lắp đặt trong phòng máy tính văn phòng trung tâm, phòng máy tính di động, hộp chuyển mạch quang ngoài trời hoặc trong nhà, hành lang kĩ thuật tòa nhà.

Mặt khác các bộ chia quang phụ thường được sử dụng trong các cấu hình mà bộ chia chính được đặt trong văn phòng trung tâm hoặc dọc theo đường. Với bộ chia thứ cấp được đặt trong các hộp chuyển quang hoặc hộp chuyển mạch cộng đồng.

Ngoài ra, trong các trường hợp liên quan đến hộp chuyển mạch quang dung lượng lớn. Các bộ chia chính có thể được lắp đặt trong các hộp chuyển mạch quang dân dụng. Trong khi các bộ chia thứ cấp được đặt ở hành lang. Việc triển khai chiến lược này đảm bảo truyền tín hiệu hiệu quả và hiệu suất mạng trong các triển khai cáp quang đến tận nhà (FTTH).

Ví dụ

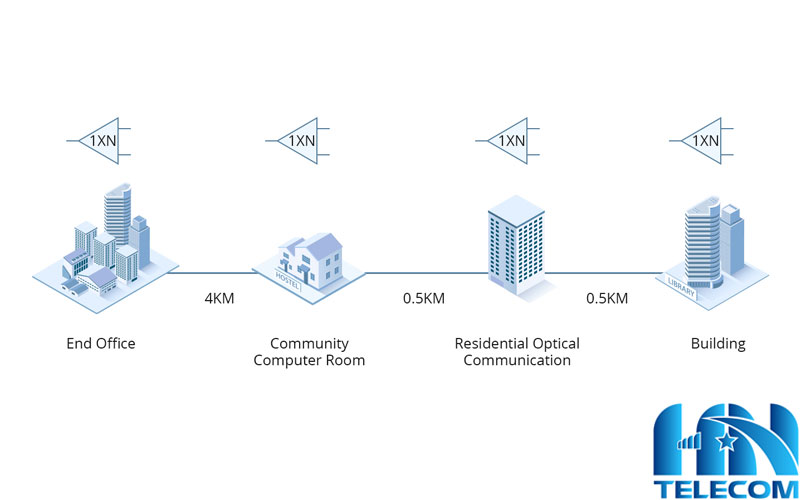

Ví dụ, văn phòng trung tâm (OLT) nằm cách ba khu vực sóng (cell) lần lượt là 4km, 4.5km và 5km. Mỗi cell bao gồm 20 tòa nhà, mỗi tòa nhà chứa 30 hộ gia đình. Tổng số người dùng trong mỗi cell là 600 hộ gia đình.

Đối với việc phân chia quang cấp một, phương pháp phủ sóng toàn bộ được áp dụng. Với tỷ lệ phân chia mỗi tòa nhà là 1:32. Số lượng và chiều dài cáp quang phân phối được tính toán dựa trên số lượng lõi sản xuất thực tế gần nhất với số lượng người dùng. Tuy nhiên, số liệu thống kê về cáp quang từ hộp phân phối cáp quang hành lang đến ONU người dùng không được bao gồm.

Trong trường hợp chia quang thứ cấp, giả sử bộ chia quang chính có tỷ lệ 1:2 và bộ chia quang thứ cấp có tỷ lệ 1:16. Số lõi và chiều dài cáp quang cho cáp quang xương sống (từ văn phòng cuối đến bộ chia quang chính). Cáp quang phân phối từ bộ chia quang chính đến bộ chia quang thứ cấp. Và cáp quang từ bộ chia quang thứ cấp đến hộp phân phối cáp quang của tòa nhà.

Bảng mô tả cấu trúc cáp (Minh họa)

Kết luận

Bộ chia quang đóng vai trò then chốt trong hệ thống mạng FTTH, giúp phân phối tín hiệu quang đến nhiều người dùng một cách ổn định và hiệu quả. Việc lắp đặt đúng vị trí, lựa chọn tỷ lệ phù hợp và kết hợp giữa bộ chia quang cấp một và cấp hai sẽ giúp tối ưu hóa hiệu suất mạng. Giảm thiểu tổn hao tín hiệu và nâng cao khả năng mở rộng hệ thống.

Để sử dụng bộ chia hiệu quả cần lưu ý:

• Xác định rõ mô hình mạng và mật độ người dùng
• Tính toán chính xác chiều dài cáp và số lượng splitter cần thiết
• Tuân thủ tiêu chuẩn kỹ thuật khi kết nối, hàn nối và bảo vệ đầu nối quang
• Lựa chọn loại Splitter phù hợp (PLC hoặc FBT) với điều kiện triển khai

Một hệ thống được thiết kế khoa học và triển khai đúng cách sẽ giúp đảm bảo chất lượng dịch vụ cao, giảm chi phí vận hành. Và sẵn sàng đáp ứng nhu cầu mở rộng mạng trong tương lai.
