Cáp điện thoại là gì? Khoảng cách truyền của cáp điện thoại

Cáp điện thoại là loại cáp viễn thông được thiết kế. Để truyền dẫn tín hiệu âm thanh (thoại) hoặc dữ liệu từ các tổng đài đến thiết bị đầu cuối (điện thoại, modem).

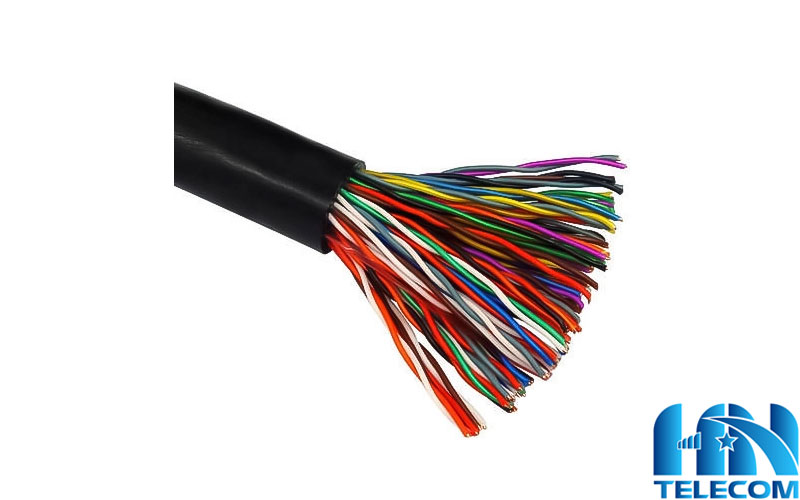

Giới thiệu chi tiết về Cáp điện thoại

Cáp điện thoại là loại cáp viễn thông sử dụng môi trường truyền dẫn bằng đồng. Được thiết kế dưới dạng các cặp dây xoắn đôi (twisted pair) để truyền tín hiệu âm thanh hoặc dữ liệu điện tử. Trong hạ tầng mạng, đây là thành phần quan trọng kết nối từ nhà cung cấp dịch vụ đến người dùng cuối hoặc trong thành phần các hệ thống liên lạc nội bộ.

Với sự phát triển của kỹ thuật hiện đại cùng công nghệ thông tin như hiện nay. Dây cáp điện thoại có vai trò lớn trong việc kết nối. Và truyền tín hiệu mạng điện thoại trong và ngoài nước. Dây cáp điện thoại với phương thức truyền dẫn mới nên chúng ta không chỉ kết nối giữa điện thoại cố định có dây. Mà còn có thể kết nối điện thoại không dây dễ dàng. Mà vẫn đảm bảo được chất lượng và sự ổn định.

Cấu tạo chi tiết

Một sợi cáp đạt chuẩn thường có kết cấu 4 lớp chặt chẽ:

• Lõi dẫn (Conductor): Thường làm bằng đồng tinh khiết (99.9%) để đảm bảo độ dẫn điện tốt nhất. Và giảm thiểu điện trở. Đường kính lõi thường gặp là 0.4mm, 0.5mm (phổ biến nhất) hoặc 0.9mm cho các tuyến cáp đường dài.
• Lớp cách điện (Insulation): Các lõi đồng được bọc bằng nhựa HDPE hoặc PVC cao cấp. Mỗi lõi sẽ có một màu sắc riêng biệt theo mã màu chuẩn quốc tế. Để kỹ thuật viên dễ dàng phân biệt khi đấu nối.
• Lớp chống nhiễu/ Chống ẩm:

• Đối với cáp ngoài trời hoặc cáp cống, thường có thêm một lớp băng nhôm chống nhiễu điện từ (EMI)
• Bên trong có thể chứa dầu Jelly (cáp chống ẩm) để ngăn nước xâm nhập vào lõi đồng, tránh hiện tượng oxy hóa.

• Vỏ bảo vệ ngoài (Outer Jacket): Làm từ nhựa PVC (trong nhà) hoặc nhựa PE (ngoài trời). Lớp vỏ này được thiết kế để chịu nhiệt, chống tia UV và tác động cơ học.

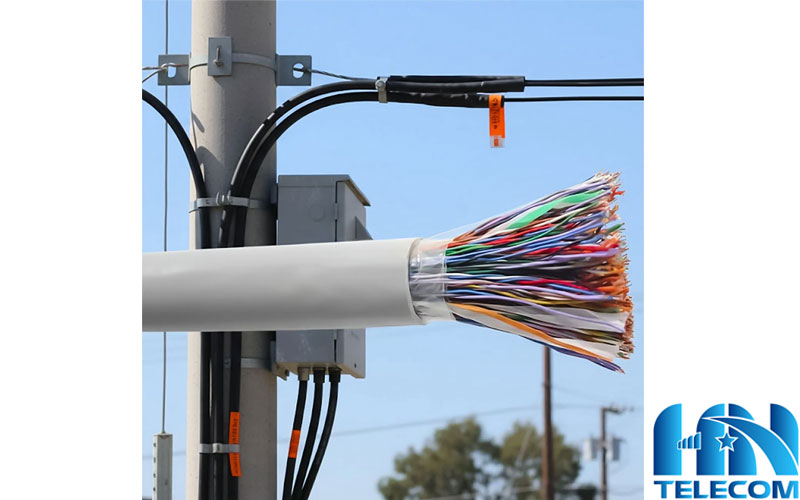

Phân loại Cáp điện thoại phổ biến

Trên thị trường hiện nay, cáp điện thoại được phân loại dựa trên môi trường lắp đặt và số lượng lõi dẫn. Việc hiểu rõ từng loại sẽ giúp tối ưu hóa chi phí và đảm bảo độ bền cho công trình.

Phân loại theo môi trường lắp đặt

Cáp điện thoại trong nhà (Cáp Indoor – CP)

Đây là dòng cáp phổ biến nhất trong các văn phòng và hộ gia đình.

• Đặc điểm: Vỏ ngoài thường làm bằng nhựa PVC mềm, dễ uốn cong, linh hoạt trong việc đi dây âm tường hoặc luồn ống gen.
• Ứng dụng: Kết nối máy điện thoại bàn, máy fax, hoặc hệ thống tổng đài nội bộ trong tòa nhà
• Dòng máy phổ biến: Cáp 1 đôi (2 lõi), cáp 2 đôi (4 lõi)

Cáp điện thoại ngoài trời (Cáp Outdoor – FIG8)

Dòng cáp này được thiết kế để chịu đựng các tác động khắc nghiệt từ thời tiết.

• Đặc điểm: Vỏ bọc bằng nhựa PE đen, cứng, có khả năng chống tia UV. Đặc biệt, có kèm theo dây treo chịu lực bằng thép cường độ cao (hình dáng cắt ngang giống số 8). Giúp cáp không bị võng hoặc đứt khi kéo căng giữa các cột điện
• Ứng dụng: Truyền dẫn tín hiệu giữa các tòa nhà hoặc từ cột điện vào nhà dân

Cáp điện thoại luồn cống (Cáp ngầm)

Được thiết kế để lắp đặt trong hệ thống cống ngầm hoặc chôn trực tiếp dưới đất.

• Đặc điểm: Vỏ nhựa dày, cứng, bên trong có lớp băng nhôm chống ấm và lớp dầu chống ẩm. Lớp dầu này ngăn được nước xâm nhập, bảo vệ lõi đồng khỏi bị oxy hóa
• Ứng dụng: Hệ thống hạ tầng mạng viễn thông đô thị, khu công nghiệp.

Phân loại theo số lượng đôi dây (Pair)

Số lượng đôi dây quyết định khả năng mở rộng của hệ thống liên lạc. Mỗi “đôi” tương ứng với 2 lõi đồng xoắn vào nhau.

Phân loại theo tiết diện lõi đồng

Tiết diện lõi ảnh hưởng trực tiếp đến khoảng cách truyền dẫn và độ suy hao tín hiệu:

1. Lõi 0.40mm: Thường dùng cho khoảng cách ngắn, giúp tiết kiệm chi phí

2. Lõi 0.50mm: Tiêu chuẩn vàng cho mọi công trình, cân bằng tốt giữa hiệu suất và giá thành

3. Lõi 0.65mm & 0.90mm: Dùng cho các tuyến cáp kéo dài hàng km hoặc trong môi trường đòi hỏi điện trở cực thấp.

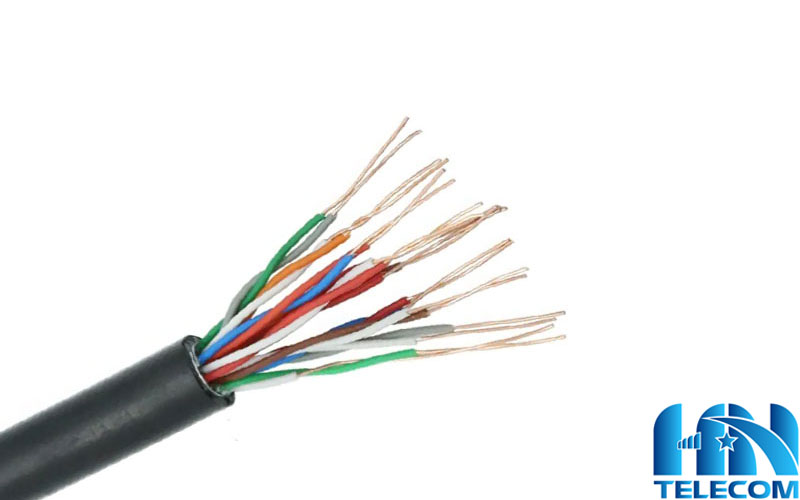

Khoảng cách truyền của cáp điện thoại

Khoảng cách truyền dẫn của cáp điện thoại là một thông số kỹ thuật cực kỳ quan trọng. Quyết định trực tiếp đến chất lượng âm thanh và độ bền ổn định của dữ liệu. Thực tế, không có một con số cố định tuyệt đối, vì nó phụ thuộc vào tiết diện lõi đồng và tần số tín hiệu.

Dưới đây là chi tiết về khoảng cách truyền theo từng mục đích sử dụng:

Khoảng cách truyền tín hiệu thoại (Analog Voice)

Đối với việc nghe gọi thông thường, khoảng cách truyền có thể rất xa vì tai người vẫn có thể nhận diện âm thanh ngay cả khi tín hiệu vị suy giảm một phần:

1. Tiết diện 0.40mm: Khoảng cách truyền ổn định khoảng 2km – 3km

2. Tiết diện 0.50mm: Khoảng cách truyền ổn định khoảng 3km – 5km

3. Tiết diện 0.90mm: Có thể truyền xa tới 10km hoặc hơn nếu có bộ khuếch đại tín hiệu giữa đường

Khoảng cách truyền tín hiệu dữ liệu (DSL/ Internet)

Nếu bạn dùng cáp điện thoại để chạy Internet (ADSL, VDSL) hoặc các tín hiệu kỹ thuật số, khoảng cách bị giới hạn nghiêm ngặt hơn do yêu cầu về băng thông cao.

• ADSL: Tối đa khoảng 2km. Nếu xa hơn, tốc độ mạng sẽ giảm thê thảm hoặc thường xuyên mất kết nối.
• VDSL (Tốc độ cao hơn): Chỉ hoạt động tốt nhất trong phạm vi 300m – 800m

Kết luận

Dù công nghệ sợi quang và kết nối không dây đang phát triển mạnh mẽ, cáp điện thoại vẫn giữ vai trò là “mạch máu” quan trọng trong các hệ thống liên lạc nội bộ, tổng đài doanh nghiệp và hạ tầng an ninh.

Để đảm bảo hệ thống hoạt động ổn định và bền bỉ, bạn cần ghi nhớ những điểm sau đây:

• Lựa chọn đúng loại cáp: Sử dụng cáp Indoor cho văn phòng và Outdoor (có dây treo) khi kéo ngoài trời để tránh đứt gãy.
• Ưu tiên chất lượng lõi: Luôn ưu tiên lõi đồng nguyên chất tiết diện 0.50mm để giảm thiểu độ suy hao và kéo dài khoảng cách truyền dẫn lên đến hàng kilomet
• Tuân thủ tiêu chuẩn kỹ thuật: Chú ý đến bảng tra cứu độ suy hao và hạn chế các mối nối thủ công để tín hiệu luôn rõ nét, không bị nhiễu hay sụt áp.

Hy vọng qua bài viết này, bạn đã có cái nhìn chi tiết nhất về đặc điểm kỹ thuật cũng như cách lựa chọn cáp điện thoại phù hợp cho công trình của mình.
