Nhân mạng là gì? Phân biệt nhân mạng và hạt mạng

Nhân mạng hay còn gọi là Keystone Jack. Là các đầu nối cái để kết thúc dây cáp mạng. Và để cho một đầu nối RJ45 (hạt mạng) cắm vào.

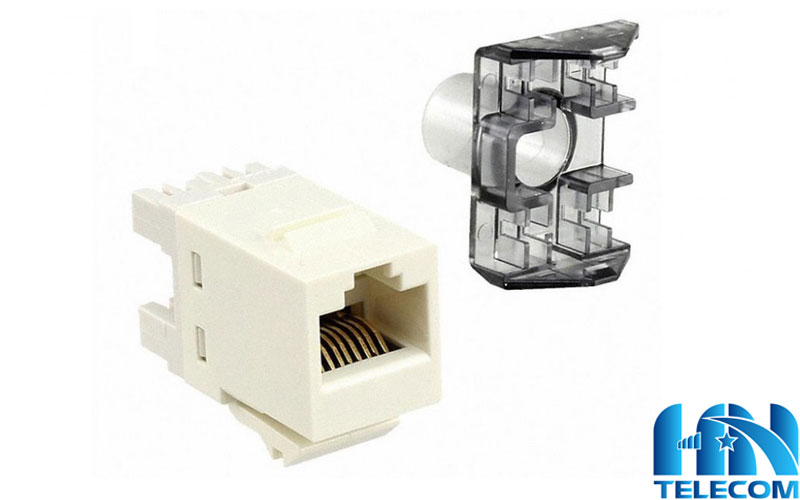

Nhân mạng là gì?

Nhân mạng hay còn gọi là Keystone Jack. Là một thành phần không thể thiếu trong bất kỳ hệ thống mạng cấu trúc có dây nào. Đây là một đầu nối cái tiêu chuẩn RJ45. Có chức năng làm điểm kết thúc cố định cho dây cáp mạng.

Keystone Jack được thiết kế lắp đặt vào các mặt nạ ổ cắm mạng hoặc Patch Panel trong tủ rack. Chúng giúp chuyển đổi đầu cáp mạng thô thành một cổng kết nối RJ45 chuẩn mực. Cho phép người dùng dễ dàng cắm. Và rút dây kết nối (dây nhảy mạng) mà không làm hỏng cáp chính.

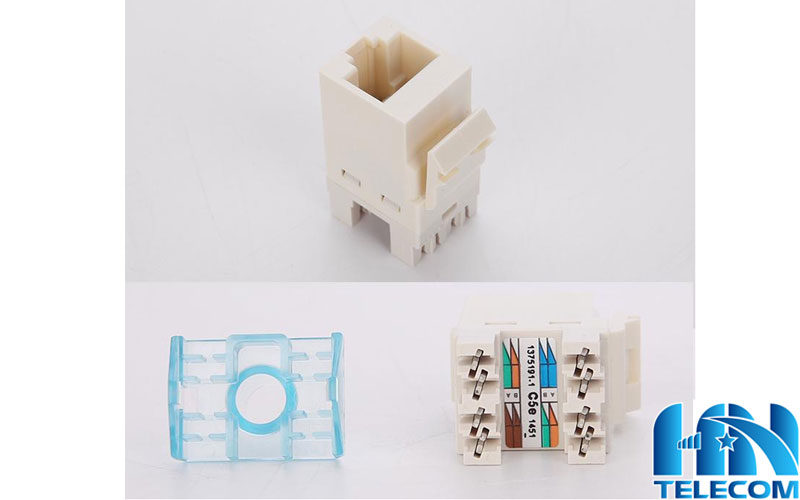

Cấu tạo chi tiết của Nhân mạng

Nhân mạng (Keystone Jack) là một thành phần quan trọng trong hệ thống mạng LAN. Giúp kết nối dây mạng với các thiết bị đầu cuối như máy tính, switch, router hoặc ổ cắm âm tường. Việc lựa chọn nhân mạng chính hãng chất lượng cao như Commscope, AMP hay Panasonic.

Nhân mạng được cấu thành từ hai bộ phận chính: phần mặt trước (giao diện kết nối) và phần mặt sau (khối đấu nối dây). Mỗi bộ phận đảm nhận vai trò riêng biệt. Nhưng cùng hướng đến mục tiêu duy trì tín hiệu mạng ổn định, chính xác và bền bỉ theo thời gian.

1. Phần mặt trước

Đây là phần mà người dùng tương tác trực tiếp, thường thấy khi cắm dây mạng vào ổ cắm âm tường. Cổng RJ45 là nơi tiếp nhận hạt mạng (RJ45 Male Plug). Bên trong có 8 chân tiếp xúc bằng đồng mạ vàng được xếp theo chuẩn 8P8C. Đảm bảo kết nối ổn định và tốc độ cao.

Các sản phẩm cao cấp như Nhân mạng Cat6A chống nhiễu Commscope 2153449-6. Sử dụng lõi tiếp xúc mạ vàng dày, giúp tăng tuổi thọ và giảm suy hao tín hiệu, đặc biệt phù hợp với hệ thống mạng tốc độ 10Gbps.

Phần vỏ được làm từ nhựa Polycarbonate chống cháy hoặc kim loại (với dòng Shielded chống nhiễu). Vỏ giúp được cố định cấu trúc bên trong và chống tác động vật lý.

Dòng Nhân mạng Cat5E Commscope 1375191-1 chính hãng có thiết kế nhỏ gọn, vỏ nhựa bền đẹp, dễ thi công. Trong khi đó, nhân mạng Cat6 FTP 2153449-4 Commscope có vỏ kim loại chống nhiễu. Thích hợp cho môi trường có nhiều thiết bị điện tử hoặc trung tâm dữ liệu.

2. Phần mặt sau

Đây là phần mà kỹ thuật viên dùng để cố định dây mạng vào nhân.

• Khối Đấu Nối IDC (Insulation – Displacement Connector): Các khe IDC hình chữ “V” cho phép 8 sợi cáp mạng được ấn vào mà không cần hàn. Nhờ đó đảm bảo kết nối chắc chắn và ổn định lâu dài. Nhân mạng CAT6A AMP/ Commscope được đánh giá cao với khe IDC chính xác, dễ bấm. Giúp giảm thiểu lỗi trong quá trình thi công và duy trì hiệu năng cao cho hệ thống mạng doanh nghiệp
• Sơ đồ màu (Color Coding Diagram): Trên thân nhân có in chuẩn T568A và T568B. Giúp đấu dây nhanh và chính xác. Đây là tiêu chuẩn bắt buộc trong các hệ thống mạng văn phòng chuyên nghiệp
• Lớp mạch điện tử (PCB – Printed Circuit Board): PCB là bảng mạch kết nối giữa 8 chân RJ45 phía trước và 8 khe IDC phía sau. Lớp mạch này giúp duy trì cấu trúc cặp xoắn và giảm nhiễu xuyên âm. Cũng như tối ưu hiệu suất truyền dẫn.

3. Các thành phần bổ trợ (Tùy loại nhân mạng)

• Nắp che/ chặn dây: Sau khi đấu nối, nắp che giúp cố định dây, chống bụi bẩn và tăng độ bền kết nối. Nhân mạng CAT5E RJ45 Panasonic âm tường được trang bị nắp che tinh tế. Mang lại tính thẩm mỹ cao, thường được sử dụng trong nhà ở, khách sạn, văn phòng hiện đại.
• Vỏ bọc kim loại chống nhiễu: Đối với dòng Shielded, phần vỏ kim loại đóng vai trò che chắn nhiễu điện tử (EMI/RFI)
• Lẫy khóa: Giúp nhân mạng gắn chắc chắn vào Patch Panel hoặc mặt nạ âm tường. Đảm bảo an toàn và cố định kết nối.

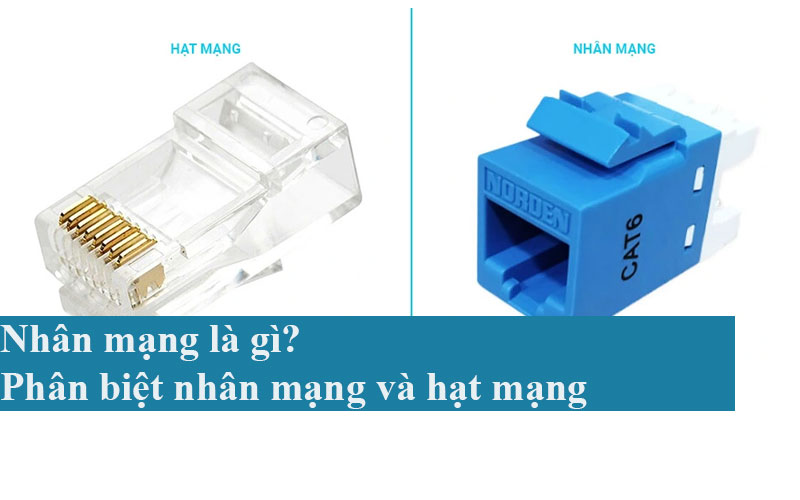

Phân biệt giữa Nhân mạng và hạt mạng

Ứng dụng thực tế của Nhân mạng

1. Tạo cổng kết nối tại điểm làm việc

Đây là ứng dụng phổ biến nhất của nhân mạng. Nhân mạng được lắp vào các mặt nạ gắn trên tường hoặc trong các hộp âm tường tại các vị trí cần kết nối mạng. Như bàn làm việc, phòng họp, phòng khách. Mục đích tạo ra một cổng RJ45 cố định, chuyên nghiệp và thẩm mỹ. Người dùng chỉ cần cắm dây nhảy mạng có sẵn hạt mạng vào cổng này. Đê kết nối máy tính, điện thoại IP, TV hoặc camera.

Tương tự như âm tường, nhân mạng được lắp đặt trong các hộp kỹ thuật âm sàn hoặc các module ổ cắm tích hợp trên mặt bàn làm việc.

2. Quản lý cáp tập trung trên Patch Panel

Trong các hệ thống mạng lớn như văn phòng, tòa nhà hoặc trung tâm dữ liệu. Nhân mạng là thành phần cốt lõi của Patch Panel. Các đầu cáp mạng dài (Cáp đi dây từ các phòng ban) được kết thúc (đấu nối) tại các nhân mạng gắn trên Patch Panel sang Switch mạng. Giúp thay đổi kết nối (chuyển cổng, đổi phòng) mà không cần phải bấm lại đầu cáp chính.

3. Đảm bảo hiệu suất và độ ổn định

Nhân mạng là yếu tố then chốt để duy trì hiệu suất đường truyền, đặc biệt là với các tiêu chuẩn tốc độ cao:

• Giảm suy hao tín hiệu: Việc đấu nối cáp mạng vào nhân mạng bằng công cụ chuyên dụng. Giúp tạo ra kết nối điện tử chính xác và ổn định, ít bị suy hao tín hiệu hơn so với việc bấm trực tiếp hạt mạng lên dây cáp chính
• Hỗ trợ tốc độ cao: Nhân mạng CAT6, CAT6A chất lượng cao được thiết kế để duy trì tiêu chuẩn cặp xoắn bên trong. Đảm bảo băng thông và tốc độ truyền tải đạt mức Gigabit Ethernet (1Gbps) hoặc 10 Gigabit Ethernet (10Gbps)

4. Kết nối thiết bị đa phương tiện

Nhờ tính chất mô-đun của khe Keystone, nhân mạng không chỉ dùng cho mạng RJ45 mà còn có thể chứa các loại đầu nối khác:

• Âm thanh/ Hình ảnh: Các nhân mạng cho cổng HDMI, VGA, USB hoặc cáp đồng trục (Coaxial) đều được thiết kế theo chuẩn kích thước Keystone Jack. Cho phép lắp đặt chúng cạnh cổng mạng RJ45 trên cùng một mặt nạ ổ cắm
• Mạng điện thoại: Nhân mạng RJ11 (cho điện thoại analog) cũng được lắp đặt theo chuẩn Keystone.

Tóm lại, Nhân mạng cung cấp một giải pháp tiêu chuẩn hóa, linh hoạt và bền vững để kết thúc cáp mạng. Làm cho việc lắp đặt, quản lý và sử dụng mạng tại điểm cuối trở nên dễ dàng và chuyên nghiệp. Mong rằng với bài viết này của VTHN, bạn đọc đã có thể hiểu rõ hơn về nhân mạng. Cũng như phân biệt được giữa nhân mạng và hạt mạng.
