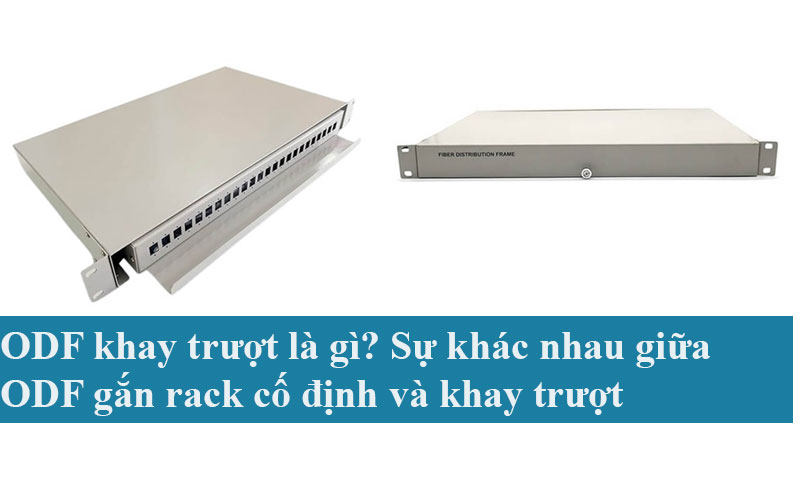

ODF khay trượt là gì? Sự khác nhau giữa ODF gắn rack cố định và khay trượt

Trong hệ thống mạng cáp quang hiện đại, ODF là thiết bị không thể thiếu để bảo vệ. Và quản lý các mối hàn cáp quang. Trong số các loại ODF dùng cho tủ rack, ODF khay trượt nổi lên như một giải pháp công nghệ thông minh. Mang lại sự tiện lợi tối đa cho các kỹ thuật viên.

Vậy ODF khay trượt là gì? Nó có điểm gì khác biệt và vượt trội so với ODF gắn rack cố định truyền thống? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

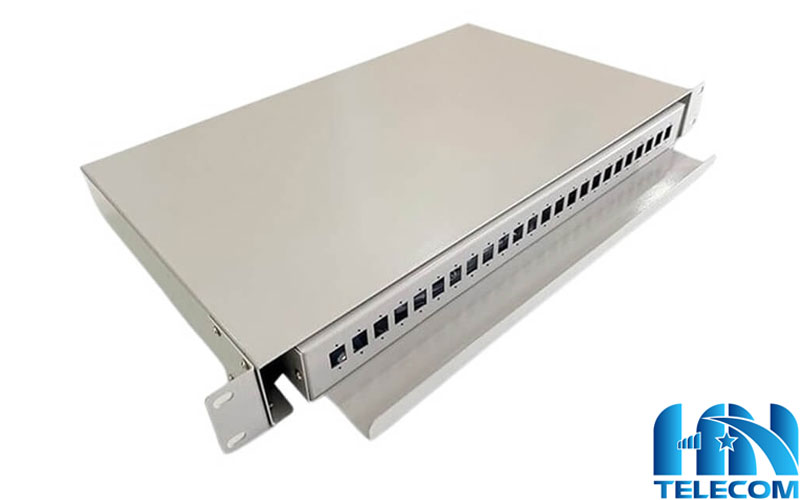

Giới thiệu chung về ODF khay trượt

ODF khay trượt hay hộp phối quang trượt là loại hộp phối quang được thiết kế chuyên dụng để lắp vào tủ rack tiêu chuẩn 19 inch. Điểm đặc biệt của loại ODF này là phần thân chứa khay hàn và các adapter được thiết kế trên một hệ thống thanh ray trượt.

Nhờ thiết kế này, người dùng có thể kéo toàn bộ phần khay chứa bên trong ra như một ngăn kéo tủ mà không cần phải tháo dỡ toàn bộ thiết bị ra khỏi tủ rack.

Một số sản phẩm ODF khay trượt tại VTHN:

1. Hộp phối quang ODF 4FO khay trượt gắn rack

2. Hộp phối quang ODF 8FO khay trượt gắn rack

3. Hộp phối quang ODF 12FO khay trượt gắn rack

4. Hộp phối quang ODF 24FO khay trượt gắn rack

5. Hộp phối quang ODF 48FO khay trượt gắn rack

Cấu tạo chi tiết của ODF khay trượt

Một hộp ODF khay trượt tiêu chuẩn thường được cấu thành từ các bộ phận chính sau:

• Vỏ hộp cứng cáp: Thường được làm bằng thép tấm dày từ 1.1mm đến 1.3mm. Bề mặt phủ sơn tĩnh điện chống gỉ sét. Bảo vệ sợi cáp quang mỏng bên trong khỏi các tác động vật lý bên ngoài.
• Hệ thống ray trượt thông minh: Sử dụng ray bi hoặc ray cơ khí cao cấp. Khớp trượt được thiết kế có điểm chặn để khay không bị tuột hẳn ra ngoài khi kéo mạnh.
• Mặt gá Adapter (Patch Panel): Là thanh thép đục lỗ nằm ở mặt trước của khay trượt. Dùng để gắn các đầu nối quang như SC, LC, FC, ST. Mặt gá này thường có thiết kế linh hoạt. Dễ dàng thay đổi tùy theo loại chuẩn đầu nối bạn sử dụng.
• Khay hàn quang: Nơi xếp và cố định các ống co nhiệt bảo vệ mối hàn
• Khung định vị sợi dư: Các tai nhựa/ vòng khuyên giúp cuộn gọn gàng phần dây nối còn dư. Đảm bảo bán kính uốn cong tiêu chuẩn để không làm suy hao tín hiệu.

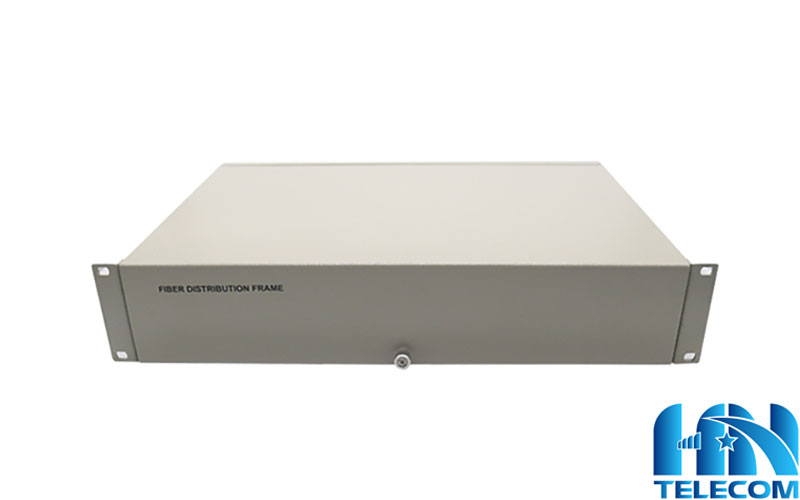

Sự khác nhau giữa ODF gắn rack cố định và khay trượt

Để giúp bạn dễ dàng hình dung và đưa ra lựa chọn phù hợp cho phòng server của mình. Dưới đây là sự khác biệt chi tiết giữa ODF gắn rack cố định và ODF khay trượt.

Sự khác nhau cốt lõi giữa hai dòng này nằm ở cơ chế tiếp cận không gian bên trong và trải nghiệm khi bảo trì.

Bảng so sánh trực quan

Phân tích sâu về ưu – nhược điểm của từng loại

ODF gắn rack cố định (Ưu tiên ngân sách & Ít thay đổi)

• Ưu điểm: Giá thành rẻ, cấu tạo đơn giản nên hầu như không có chi tiết hư hỏng vật lý (như kẹt ray). Trọng lượng nhẹ, giúp giảm tải cho tủ rack
• Nhược điểm: Cực kỳ khó cho kỹ thuật viên mỗi khi hệ thống gặp sự cố cần hàn lại core hoặc kiểm tra mối nối. Nếu tủ rack bị “nhồi nhét” quá nhiều thiết bị đè lên nhau, việc mở nắp ODF cố định để sửa chữa là điều rất khó khăn
• Phù hợp với: Các hệ thống mạng doanh nghiệp quy mô nhỏ, các đường truyền cố định ít khi thay đổi. Cấu hình một lần và chạy năm này qua năm khác.

ODF khay trượt (Ưu tiên kỹ thuật & Quản lý thông minh)

• Ưu điểm: Tiện lợi tối đa. Khi cần đo kiểm, bấm lại đầu Connector hay hàn nối core sợi quang mới. Kỹ thuật viên chỉ cần kéo khay ra như một ngăn kéo tủ. Thao tác 100% từ phía trước nên tủ rack có đặt sát tường cũng không thành vấn đề.
• Nhược điểm: Giá thành cao. Ngoài ra, khi kéo ra kéo vào. Nếu không quản lý tốt vòng khuyên và bán kính uốn cong của dây cáp gốc. Sợi cáp có thể bị vướng hoặc căng quá mức dẫn đến suy hao tín hiệu
• Phù hợp với: Trung tâm dữ liệu (Data Center), phòng Server của ngân hàng, tòa nhà lớn, nhà mạng viễn thông. Những nơi có mật độ sợi quang dày đặc và thường xuyên phải cấu hình lại, cắm rút dây nhảy hoặc bảo trì hệ thống.

Ứng dụng thực tế của ODF khay trượt và ODF gắn rack cố định

Mỗi loại ODF được thiết kế để giải quyết những bài toán khác nhau trong thực tế. Việc lựa chọn giữa ODF khay trượt và ODF cố định phụ thuộc rất lớn vào vị trí lắp đặt, mật độ thiết bị và tần số bảo trì của hệ thống mạng.

Dưới đây là các ứng dụng thực tế điển hình cho từng loại:

Ứng dụng thực tế của ODF khay trượt

ODF khay trượt là lựa chọn hàng đầu cho các hệ thống mạng quy mô lớn, hiện đại, nơi mà việc gián đoạn kết nối được tính bằng tiền triệu mỗi giây. Và không gian tủ rack cần được tối ưu hóa.

• Trung tâm dữ liệu (Data Center): Các phòng máy chủ core truyền tải dữ liệu liên tục 24/7. Tại đây, mật độ dây nhảy quang rất dày đặc. Khi cần thay thế một đường truyền bị lỗi, kỹ thuật viên chỉ cần kéo khay ODF ra để thao tác mà không sợ va chạm làm gãy gập các sợi quang lân cận đang hoạt động.
• Tủ rack đặt sát tường/ Không gian hẹp:Trong nhiều văn phòng, tủ rack được bố trí trong góc hẹp hoặc kê sát tường, không có lối đi hoặc không gian mở ở phía sau. ODF khay trượt cho phép can thiệp xử lý sự cố, đo kiểm tín hiệu 100% từ mặt trước vô cùng tiện lợi.
• Trạm viễn thông nhà mạng: Các trạm trung tâm hoặc trạm thu phát sóng BTS liên tục phải mở rộng số lượng thuê bao. Thiết kế khay trượt giúp các nhà mạng dễ dàng lắp thêm khay hàn quang. Nối thêm sợi core mới một cách nhanh chóng để nâng cấp hệ thống. Mà không cần tắt nguồn hay tháo dỡ thiết bị khác.

Ứng dụng thực tế của ODF gắn rack cố định

Ngược lại với dòng khay trượt, ODF cố định hướng tới các hệ thống có tính chất “set up một lần rồi chạy mãi mãi”. Ưu tiên sự đơn giản, độ bền cơ học cao và tối ưu chi phí đầu tư.

• Phòng máy chủ của doanh nghiệp vừa và nhỏ (SMB): Nơi hệ thống mạng kết nối giữa các phòng ban, chi nhanh đã đi vào ổn định. Số lượng core quang ít, cấu hình mạng hầu như không thay đổi trong vòng 3-5 năm.
• Hệ thống camera giám sát đô thị (CCTV) và giao thông: Tín hiệu từ các camera an ninh ngoài đường được kéo về các tủ rack đặt tại các bốt giao thông hoặc phòng bảo vệ. Các đường truyền này mang tính chất cố định. Chỉ cần kết nối này được hàn chết và bảo vệ nghiêm ngặt. Rất hiếm khi có nhu cầu bấm lại đầu hay thay đổi cổng cắm, việc sử dụng ODF cố định vừa đảm bảo an toàn vừa giảm chi phí vật tư.

Kết luận

Dù là ODF khay trượt thông minh hay ODF gắn rack cố định truyền thống, cả hai thiết bị đều hoàn thành tốt vai trò cốt lõi: Bảo vệ an toàn tuyệt đối cho các mối hàn và đường truyền cáp quang. Quyết định đầu tư loại nào phụ thuộc hoàn toàn vào bài toán chi phí và kịch bản vận hành thực tế của doanh nghiệp:

• Chọn ODF khay trượt nếu: Bạn đang xây dựng một hệ thống mạng hiện đại, đòi hỏi tính linh hoạt cao. Thường xuyên phải cắm rút, mở rộng cấu hình hoặc bảo trì định kỳ. Đây là khoản đầu tư thông minh giúp bạn tối ưu hóa thời gian xử lý sự cố và giải phóng áp lực cho đội ngũ kỹ thuật viên
• Chọn ODF gắn rack cố định nếu: Dự án của bạn ưu tiên tối ưu chi phí đầu tư ban đầu, quy mô mạng vừa và nhỏ. Hạ tầng kết nối mang tính chất “cố định – lắp một lần chạy lâu dài”. Rất hiếm khi phải thay đổi hay can thiệp vào bên trong hộp phối quang.

Việc hiểu rõ ưu – nhược điểm và ứng dụng thực tế của từng loại ODF không chỉ giúp bạn tối ưu hóa hiệu suất hoạt động của hệ thống mạng. Mà còn tránh được việc lãng phí ngân sách hoặc việc gặp khó khăn trong khâu quản lý vận hành về sau.
