Hộp phối quang ODF 8FO khay trượt gắn rack 19″ | 3M Telecom

Hộp phối quang ODF 8FO khay trượt gắn rack 19″ là thiết bị bảo vệ, quản lý. Và phân phối các mối hàn cáp quang bên trong tủ mạng. Thiết kế dạng khay trượt giúp dễ dàng kéo ra vào để thao tác. Bảo trì mà không cần tháo thiết bị khỏi tủ.

Giới thiệu về ODF 8FO khay trượt gắn rack 19″ 3M Telecom

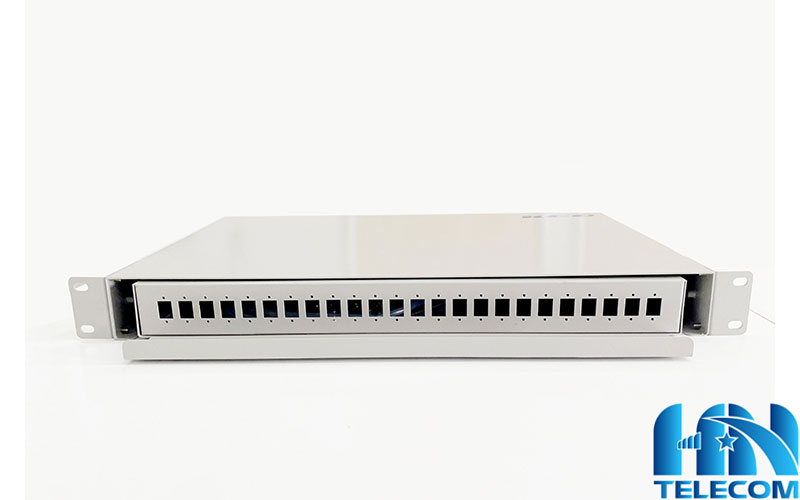

Giới thiệu về ODF 8FO khay trượt gắn rack 19″ 3M Telecom là thiết bị phân phối cốt lõi dành cho hệ thống mạng cáp quang chuyên nghiệp.

Tương tự như sản phẩm ODF 4FO khay trượt gắn rack 19″ 3M Telecom. Với dung lượng quản lý 8 sợi quang (8 core) cùng thiết kế khay trượt (Sliding) chuẩn tủ rack. Sản phẩm này đóng vai trò là “trạm trung chuyển”. Bảo vệ an toàn tuyệt đối cho các mối hàn quang nhạy cảm và tối ưu hóa hiệu suất truyền dẫn tín hiệu từ cáp trục chính sang các thiết bị đầu cuối.

Đặc điểm cấu tạo

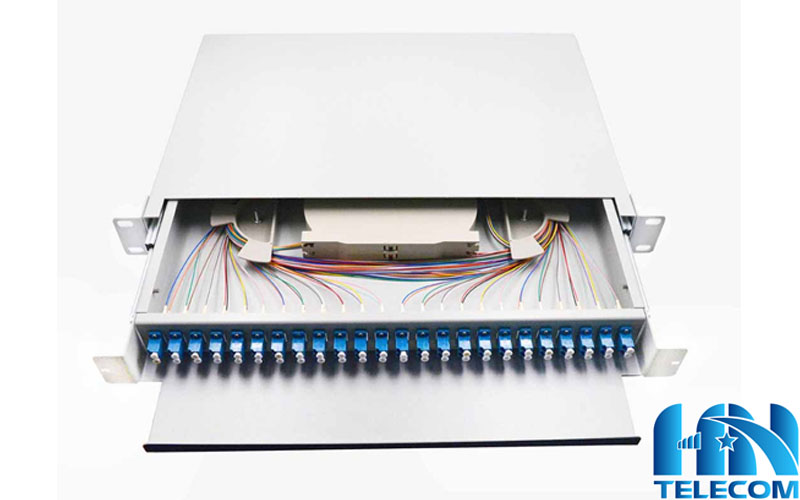

Cấu tạo của Hộp phối quang ODF 8FO khay trượt gắn rack 19″ 3M Telecom được thiết kế theo tiêu chuẩn công nghiệp khắt khe. Điểm đắt giá của dòng sản phẩm này nằm ở sự kết hợp hoàn hảo giữa vỏ cơ khí chính xác. Và hệ thống quản lý sợi quang thông minh dạng module. Giúp triệt tiêu hoàn toàn nguy cơ suy hao tín hiệu do gãy gập sợi quang.

Cấu trúc chi tiết của thiết bị từ ngoài vào trong bao gồm các thành phần cốt lõi sau:

1. Hệ thống khung vỏ cơ khí (Vỏ ngoài)

Đây là lớp “áo giáp” bảo vệ toàn bộ các linh kiện quang nhạy cảm bên trong trước các tác động vật lý và môi trường phòng máy.

• Vỏ thép tấm cán nguội: Thân hộp được làm bằng thép tấm có độ dày tiêu chuẩn từ 1.1-1.3mm. Độ dày này giúp ODF chịu lực va đập tốt, không bị bóp méo và ngăn chặn hoàn toàn sự phá hoại của côn trùng, chuột gián.
• Sơn tĩnh điện chống gỉ: Bề mặt thép được xử lý bằng công nghệ sơn tĩnh điện nhám cao cáp màu ghi xám đặc trưng. Giúp cách điện an toàn, chống bám vân tay và chống trầy xước.
• Tai bắt rack 19″: Hai thanh thép đục lỗ được tích hợp sẵn ở hai bên cạnh trước của hộp. Giúp định vị và bắt vít cố định ODF vào thanh tiêu chuẩn của tủ mạng. Chiếm chiều cao đúng 1U trong tủ rack.
• Thanh ray trượt cơ khí: Bộ ray trượt bằng hợp kim được lắp dọc hai bên sườn nội thất. Kết nối phần vỏ cố định với khay chứa bên trong. Cơ chế này hoạt động mượt mà như một ngăn kéo. Cho phép kéo toàn bộ không gian làm việc ra phía trước.
• Chốt khóa thông minh: Nằm ở góc mặt trước, có nhiệm vụ khóa chặt khay trượt lại sau khi thao tác xong. Tránh việc khay tự động trôi ra ngoài khi tủ rack bị rung lắc.

2. Các khu vực chức năng bên trong khay trượt

Khi rút chốt và kéo khay phối quang ra ngoài, không gian nội thật được phân định khoa học thành 3 khu vực xử lý sợi quang nối tiếp nhau:

A. Khu vực tiếp nhận và cố định cáp (Phía sau)

• Lỗ luồn cáp bọc cao su: Mặt sau của hộp có các lỗ tròn để đưa cáp quang trục chính vào. Các lỗ này được trang bị gioăng cao su co giãn giúp ôm sát đường kính cáp, ngăn bụi bẩn và chống cạnh thép cứa đứt vỏ cáp.
• Cơ cấu kẹp cáp và giữ lõi gia cường: Các thanh kẹp cơ khí bằng thép dùng để siết chặt vỏ cáp. Và thanh lực đỡ (lõi thép hoặc lõi chịu lực của cáp quang). Thiết kế này giúp triệt tiêu 100% lực kéo căng từ bên ngoài tủ. Đảm bảo các mối hàn sợi quang siêu nhỏ bên trong không phải chịu bất kỳ lực tác động nào.

B. Khu vực quản lý mối hàn (Trung tâm khay)

• Khay hàn quang (Splice Tray): Một khay nhựa ABS kỹ thuật cao cấp màu trắng được bắt vít cố định ở giữa lòng khay trượt
• Lược cài ống co nhiệt: Trên khay đúc sẵn các rãnh nhựa song song để cài chặt 8 ống co nhiệt sau khi hàn xong.
• Khung cuộn sợi thừa: Các đường gờ nhựa định hướng được bo tròn xung quanh hàn. Ép các sợi quang trần chạy quanh khay theo đúng bán kính uốn cong tiêu chuẩn (>30mm). Điều này giữ cho sợi quang không bị gập góc nguy hiểm gây suy hao hoặc đứt lõi truyền dẫn.

C. Khu vực phân phối kết nối (Mặt trước)

Thanh Patch Panel: Thanh thép chắn ngang mặt trước của khay, được đục sẵn 8 ô trống có kích thước chuẩn xác để gá các đầu nối quang (Adapter). Mặt này hướng ra ngoài cửa tủ rack để kỹ thuật viên dễ dàng cắm/ rút dây nhảy quang.

3. Hệ thống phụ kiện quang đồng bộ đi kèm

Để cấu thành một bộ ODF 8FO hoàn chỉnh đưa vào vận hành, cấu trúc bên trong phải lắp đặt đồng bộ các linh kiện quang chất lượng cao sau:

• 8 adapter (Đầu nối quang): Được cài cố định trên thanh Patch Panel. Tùy thuộc vào thiết kế hệ thống, 3M Telecom cung cấp các tùy chọn: chuẩn vuông lớn SC, chuẩn xoáy tròn FC, hoặc sử dụng 4 adapter đôi LC Duplex (mỗi chiếc chứa 2 cổng kết nối) để quản lý đủ 8 sợi quang trên cùng một không gian nhỏ gọn.
• 8 dây hàn quang (Pigtail): Đoạn dây quang có chiều dài tiêu chuẩn 1.5m, đường kính lớp vỏ bảo vệ 0.9mm. Một đầu được đúc sẵn đầu cắm tương ứng để cắm vào mặt trong của Adapter. Đầu còn lại là sợi quang trần để thợ kỹ thuật dùng máy hàn phóng hồ quang kết nối với sợi cáp quang trục chính vào.
• 8 ống co nhiệt: Ống nhựa trong suốt dài 6cm, bên trong tích hợp một thanh thép không gỉ gia cường. Sau khi mối hàn quang được thực hiện, ống co nhiệt được luồn vào và sấy nóng bằng máy hàn để ôm chặt lấy điểm nối, cách ly mối hàn hoàn toàn khỏi độ ẩm và tác động vật lý
• Phụ kiện thi công phụ: Gồm dây lạt nhựa để bó gọn các bó sợi quang, băng dính cách điện, vòng đệm cao su và 4 bộ ốc vít bắt tai rack vào tủ mạng.

Ứng dụng thực tế của Hộp phối quang ODF 8FO khay trượt gắn rack 19″ 3M Telecom

Hộp phối quang ODF 8FO khay trượt gắn rack 19″ 3M Telecom là thiết bị phân phối trung gian cực kỳ phổ biến trong các hạ tầng mạng viễn thông tầm trung. Nhờ cấu hình quản lý gọn gàng 8 sợi quang cùng thương hiệu chất lượng cao từ 3M Telecom, sản phẩm được ứng dụng rộng rãi và là lựa chọn hàng đầu cho các kỹ sư điện nhẹ (ELV) trong các kịch bản thực tế sau:

Hệ thống Camera giám sát IP (CCTV) đô thị và nhà xưởng

Trong các dự án camera an ninh, khoảng cách truyền tải từ camera về phòng trung tâm thường rất xa (vượt quá giới hạn 100m của cáp đồng):

• Cách triển khai: Người ta gom nhóm các cụm camera (thường từ 4 đến 8 mắt camera ở một phân khu) về một tủ mạng ngoài trời hoặc tủ tầng. Tại đây, tín hiệu cáp đồng từ camera đi qua Switch PoE, sau đó dùng 1 sợi cáp quang trục chính để đẩy toàn bộ dữ liệu về trung tâm
• Vai trò ODF 8FO 3M Telecom: Tại phòng điều khiển trung tâm, chiếc ODF 8FO này sẽ tiếp nhận cáp quang từ các cụm đưa về. 8 sợi quang có thể chia làm 4 đường truyền hình ảnh chính và 4 đường dự phòng (Back up). Hoặc kết nối song song cho 8 cụm camera khác nhau, giúp hình ảnh truyền về mượt mà, không bị trễ hay giật lag.

Kết nối trục chính LAN nội bộ cho tòa nhà, văn phòng

Tại các tòa nhà văn phòng, khách sạn hoặc bệnh viện có nhiều tầng:

• Cách triển khai: Để đảm bảo băng thông lớn và tốc độ cao, người ta không đi dây cáp đồng từ tầng 1 lên tầng 10 mà sẽ đi các tuyến cáp quang trục đứng.
• Vai trò: Tại tủ rack của mỗi tầng, một chiếc ODF 8FO khay trượt sẽ được lắp đặt. Thiết bị này nhận đường cáp quang kết nối từ tủ server chính ở tầng trệt lên. 8 sợi quang cho phép cấu hình luồng truyền dữ liệu tốc độ cao.

Trạm tiếp nhận mạng diện rộng (WAN) cho các chi nhánh ngân hàng, doanh nghiệp

Các chi nhánh ngân hàng, phòng giao dịch hoặc chuỗi cửa hàng bán lẻ lớn đòi hỏi đường truyền Internet cực kỳ bảo mật và ổn định để chạy ngầm phần mềm lõi

• Cách triển khai: Doanh nghiệp thường thuê đường truyền riêng tốc độ cao hoặc mạng FTTH từ các nhà mạng
• Vai trò ODF 8FO 3M Telecom: Nhà mạng sẽ kéo cáp quang trực tiếp từ tủ cáp đường phố vào tủ rack 19″ đặt tại chi nhánh. Chiếc ODF 8FO 3M Telecom đóng vai trò là “chốt chặn bảo vệ” mối hàn cáp quang của nhà mạng. Từ mặt trước ODF, kỹ thuật viên chi nhánh kết nối dây nhảy quang sang Router hoặc Firewall của doanh nghiệp một cách an toàn và thẩm mỹ

Kết nối mạng tủ – qua – tủ (Rack – to – Rack) trong Data Center

Trong các trung tâm dữ liệu hoặc phòng máy chủ lớn, hệ thống được chia thành nhiều tủ Rack chứa Server, tủ chứa Switch và tủ chứa Storage riêng biệt:

• Cách triển khai: Để kết nối liên thông dữ liệu tốc độ cực cao giữa các tủ Rack với nhau. Người ta dùng cáp quang Singlemode hoặc Multimode (OM3/ OM4)
• Vai trò ODF 8FO 3M Telecom: Mỗi tủ rack sẽ lắp sẵn các ODF 8FO khay trượt. Khi cần kết nối Server từ tủ A sang Switch ở tủ B, kỹ thuật viên chỉ cần cắm dây nhảy nối giữa các ODF của 2 tủ. Với thiết kế khay trượt, khi cần đo test kiểm tra suy hao hoặc đổi cổng. Họ chỉ cần kéo khay ra thao tác nhanh gọn mà không cần làm ảnh hưởng hay gián đoạn đến các server đang chạy ra ngay bên cạnh.

Mạng điều khiển tự động hóa trong các nhà máy, khu công nghiệp

Môi trường nhà máy có rất nhiều máy móc công suất lớn, máy biến áp phát ra sóng điện từ mạnh gây nhiễu tín hiệu mạng cáp đồng truyền thống:

• Cách triển khai: Các kỹ sư sử dụng cáp quang để truyền tín hiệu điều khiển từ hệ thống SCADA, máy CNC, PLC về phòng vận hành trung tâm vì cáp quang truyền bằng ánh sáng, chống nhiễu tuyệt đối 100%.
• Vai trò ODF 8FO 3M Telecom: ODF được lắp đặt trong các tủ điện điều khiển chịu lực tại nhà xưởng để gom các đầu cáp quang từ máy móc, đảm bảo kết nối luôn thông suốt 24/7 trong môi trường công nghiệp khắc nghiệt nhờ vỏ thép sơn tĩnh điện 3M siêu bền.

Thông số kỹ thuật

• Thương hiệu: 3M Telecom
• Dung lượng: 8FO (8 core)
• Kiểu lắp đặt: Gắn tủ rack 19 inch, dạng khay trượt
• Độ sâu điều chỉnh: Tối đa 120mm
• Chiều cao: 1U
• Độ dày: 1.1 – 1.3mm
• Chuẩn adapter: FC, SC, ST, LC
• Vật liệu: Thép sơn tĩnh điện
• Phụ kiện đi kèm: Dây nối quang, khay hàn, phụ kiện lắp đặt
• Nhiệt độ làm việc: -30°C ~ 80°C
• Độ ẩm hoạt động: ≤ 95%
• Màu sắc: Ghi xám

Đầu tư hộp phối quang ODF 8FO khay trượt gắn rack 19″ 3M Telecom là giải pháp nâng cấp hạ tầng mạng thông minh, mang lại sự an toàn tuyệt đối cho hệ thống cáp quang của bạn. Với sự kết hợp hoàn hảo giữa vỏ thép cơ khí kiên cố của 3M và cơ chế khay trượt linh hoạt. Sản phẩm không chỉ giúp tủ mạng trở nên chuyên nghiệp, gọn gàng mà còn tối ưu hóa 50% thời gian bảo trì, sửa chữa sau này.

Đừng để hệ thống mạng doanh nghiệp chịu rủi ro từ những hộp phối quang kém chất lượng. Hãy liên hệ ngay với VTHN qua Hotline 0888.550.111 để được tư vấn chọn chuẩn phụ kiện và nhận báo giá ODF 8FO 3M Telecom chính hãng với chính sách chiết khấu tốt nhất ngay hôm nay!
