BTON BT-HD4V1DF-T/R- Bộ chuyển đổi Video quang 4 kênh 1080P

Bộ chuyển đổi BTON BT-HD4V1DF-T/R là thiết bị có thể thiết kế chuyên biệt trong ứng dụng. Giúp kéo dài mạng camera giám sát, composite video. Hay BNC được tiến hành thông qua môi trường truyền dẫn cáp quang Singlemode hay Multimode.

Giới thiệu converter BTON BT-HD4V1DF-T/R

Converter Video quang 4 kênh BTON BT-HD4V1DF-T/R sử dụng cho camera HDCVI (chuyển đổi tín hiệu quang sang tín hiệu Video). Và data dùng cho hệ thống camera quan sát chất lượng cao. Bộ chuyển đổi 4 kênh video quang BTON kết hợp 4 trong 1 HD – CVI/ AHD/ TVI/ Analog. Đây là thiết bị chuyển đổi tín hiệu quang sang video và ngược lại.

Bộ chuyển đổi video sang quang 4 kênh cũng được sử dụng trong camera giám sát có tín hiệu điều khiển PTZ. Chúng được kéo về phòng trung tâm và bộ điều khiển khay quét. Thiết bị tích hợp cả các cổng audio giúp thu phát âm thanh tốt. Mà vẫn dùng 1 sợi quang duy nhất.

Qúy khách đang quan tâm tới converter thương hiệu BTON, có thể tham khảo thêm một số sản phẩm tại đây.

Đặc điểm bộ chuyển đổi Video quang 4 kênh

• Truyền video không nén, đảm bảo độ nét tối ưu, hỗ trợ các chuẩn HD-TVI, CVI, AHD (độ phân giải 1080P/ 960P)
• Hỗ trợ 1 kênh Reverse RS-485 data, phù hợp điều khiển camera PTZ từ trung tâm
• Tự đông nhận tín hiệu HD-TVI/CVI/AHD mà không cần cấu hình phức tạp
• Đèn LED báo trạng thái nguồn và tín hiệu, hỗ trợ giám sát nhanh tình trạng hệ thống
• Thiết kế dạng Plug&Play, dễ lắp đặt độc lập hoặc rack, phù hợp môi trường công nghiệp

Tính năng nổi bật của BTON BT-HD4V1DF-T/R

• Truyền tín hiệu video HD qua cáp quang: Hỗ trợ truyền 4 kênh video độ phân giải cao HD-TVI, HD-CVI, AHD (720P/ 960P/ 1080P) qua 1 sợi cáp quang. Không nén tín hiệu, đảm bảo chất lượng hình ảnh gốc, không bị suy hao.
• Tự động nhận dạng tín hiệu video: Tự động nhận và thích ứng với các chuẩn tín hiệu khác nhau: TVI/ CVI/ AHD. Không cần cấu hình thủ công, giúp tiết kiệm thời gian cài đặt.
• Hỗ trợ 1 kênh dữ liệu RS-485 ngược: Dùng để điều khiển camera quay quét (PTZ) từ trung tâm giám sát. Giao tiếp RS-485 ổn định, chống nhiễu
• Khoảng cách truyền xa: Truyền tín hiệu video và data tối đa 20km với sợi quang Singlemode.
• Chống nhiễu và ổn định cao: Sử dụng công nghệ truyền dẫn số (Digital), chống nhiễu EMI/ RFI tốt. Phù hợp môi trường công nghiệp hoặc ngoài trời. Hoạt động ổn định 24/7, không cần bảo trì nhiều.
• Đèn LED hiển thị trạng thái: Mỗi cổng có đèn LED để hiển thị trạng thái tín hiệu và nguồn. Giúp dễ dàng kiểm tra lỗi
• Plug and Play: Cắm là chạy, không cần cài đặt phần mềm hay cấu hình. Có thể gắn độc lập hoặc gắn rack 19inch trong tủ mạng.
• Thiết kế công nghiệp: Chịu được điều kiện khắc nghiệt: -40 độ C đến + 75 độ C. Vỏ kim loại chắc chắn, chống va đập nhẹ và chống nhiễu điện từ.

Ứng dụng thực tế

1. Hệ thống giám sát giao thông

• Truyền hình ảnh từ camera quan sát tại ngã tư, trạm thu phí, hầm chui, cầu vượt… về trung tâm điều hành giao thông.
• Tín hiệu HD rõ nét, truyền xa không suy hao, giúp giám sát chính xác và xử lí sự cố kịp thời

2. Giám sát nhà máy, khu công nghiệp

• Truyền tín hiệu từ camera giám sát trong xưởng sản xuất, kho bãi, cổng ra vào… về phòng điều hành
• Chống nhiễu tốt, phù hợp môi trường điện từ cao, bảo vệ an nình và giám sát sản xuất 24/7

3. Hệ thống an ninh tòa nhà và chung cư

• Ứng dụng trong hệ thống camera tầng hầm, thang máy, sảnh, hành lang… truyền tín hiệu về trung tâm bảo vệ
• Dễ dàng lắp đặt với khoảng cách xa mà không cần phải dùng nhiều dây đồng tốn kém

4. Camera đường sắt, sân bay, bến cảng

• Truyền hình ảnh từ camera giám sát đường ray, nhà ga, kho hàng, container… về trung tâm
• Hỗ trợ điều khiển camera PTZ để theo dõi hành lang dài hoặc khu vực rộng lớn

5. Hệ thống giám sát vùng sâu, vùng xa

• Lắp đặt ở khu vực đồi núi, vùng biên giới, trạm kiểm lâm, hồ thủy điện
• Truyền tín hiệu về trung tâm cách xa hàng chục km thông qua cáp quang đơn mode

6. Ứng dụng trong quân sự và an ninh

• Lắp đặt tại các đơn vị quân đội, trạm radar, trạm quan sát, doanh trại, nơi yêu cầu tính bảo mật và ổn định cao.
• Có thể truyền đồng thời hình ảnh và dữ liệu điều khiển từ xa

Lưu ý khi lắp đặt và sử dụng converter video quang 4 kênh BTON BT-HD4V1DF-T/R

Để bộ chuyển đổi video quang BTON BT-HD4V1DF-T/R hoạt động ổn định, phát huy tối đa hiệu suất truyền dẫn và kéo dài tuổi thọ thiết bị, người dùng nên lưu ý một số vấn đề quan trọng dưới đây.

Sử dụng đúng cặp thiết bị truyền (TX) và nhận (RX)

BTON BT-HD4V1DF-T/R hoạt động theo cặp gồm 01 bộ phát (Transmitter) và 01 bộ thu (Receiver). Hai thiết bị phải cùng model và cùng số kênh để đảm bảo tín hiệu video, dữ liệu RS-485 và audio được truyền chính xác. Không nên ghép bộ phát 4 kênh với bộ thu của dòng sản phẩm khác.

Lựa chọn đúng loại cáp quang

Thiết bị hỗ trợ truyền dẫn trên cáp quang Singlemode với khoảng cách tối đa khoảng 20km. Nếu hệ thống sử dụng cáp quang Multimode hoặc khoảng cách truyền khác, cần lựa chọn đúng phiên bản Converter tương ứng để tránh suy hao tín hiệu và giảm hiệu suất truyền dẫn.

Kiểm tra và vệ sinh đầu nối quang

Đầu nối quang cần được vệ sinh sạch trước khi kết nối để tránh bụi bẩn làm tăng suy hao quang. Đồng thời, không bẻ cong cáp quang quá mức hoặc để đầu connector tiếp xúc trực tiếp với môi trường bụi bẩn nhằm đảm bảo chất lượng đường truyền

Đầu nối đúng cổng Video và RS-485

Mỗi camera cần được kết nối đúng với cổng BNC tương ứng trên thiết bị. Nếu sử dụng chức năng điều khiển PTZ, cần đấu đúng cực A(+)/B(-) của đường truyền RS-485 để tránh lỗi điều khiển camera.

Sử dụng nguồn điện đúng thông số

Thiết bị sử dụng nguồn DC 5V-2A. Không nên sử dụng adapter có điện áp hoặc dòng điện không đúng tiêu chuẩn vì có thể gây mất ổn định hoặc ảnh hưởng đến tuổi thọ của converter.

Kiểm tra đèn LED trước khi đưa vào vận hành

Sau khi hoàn tất việc đấu nối, hãy kiểm tra các đèn báo nguồn và tín hiệu trên thiết bị

• Đèn Power sáng cho biết thiết bị đã được cấp nguồn
• Đèn Link/ Optical sáng chứng tỏ đường truyền quang hoạt động bình thường
• Đèn video hoặc Data hiển thị trạng thái truyền tín hiệu của từng kênh

Nếu một trong các đèn không sáng, nên kiểm tra lại nguồn cấp, đầu nối BNC, đầu nối quang hoặc suy hao trên tuyến cáp trước khi vận hành hệ thống.

Một số hình ảnh thực tế của sản phẩm

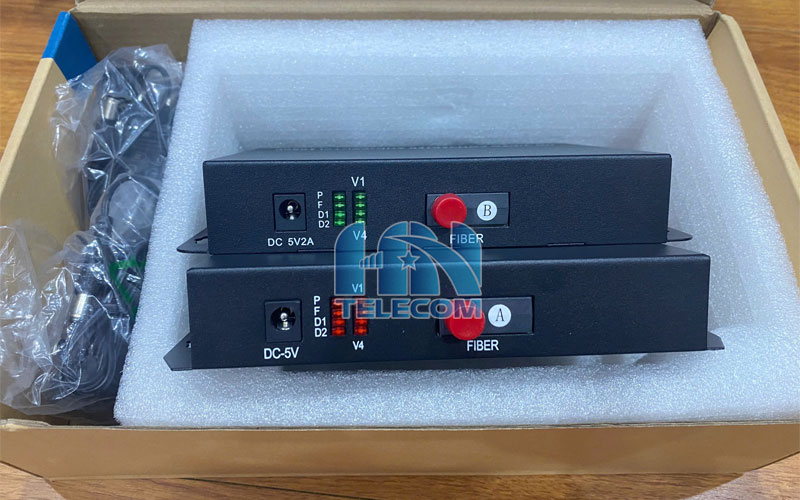

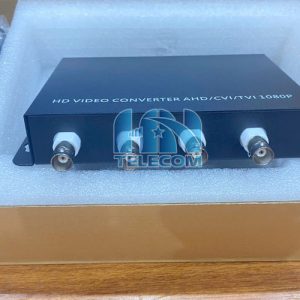

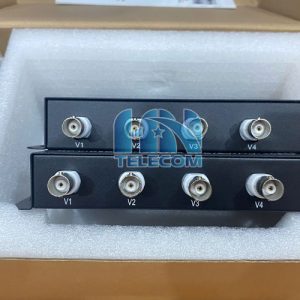

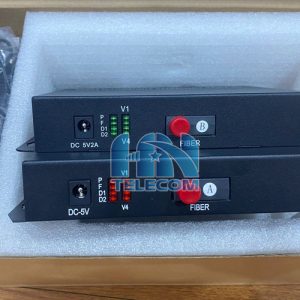

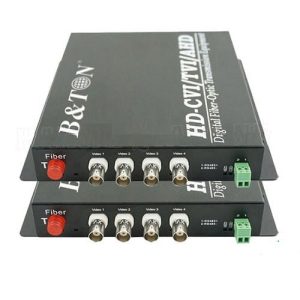

Hình ảnh thực tế của bộ chuyển đổi video quang 4 kênh BTON BT-HD4V1DF-T/R

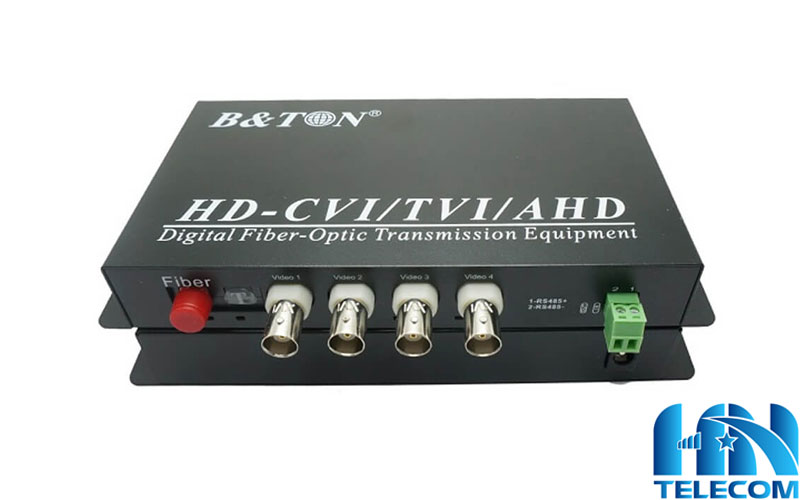

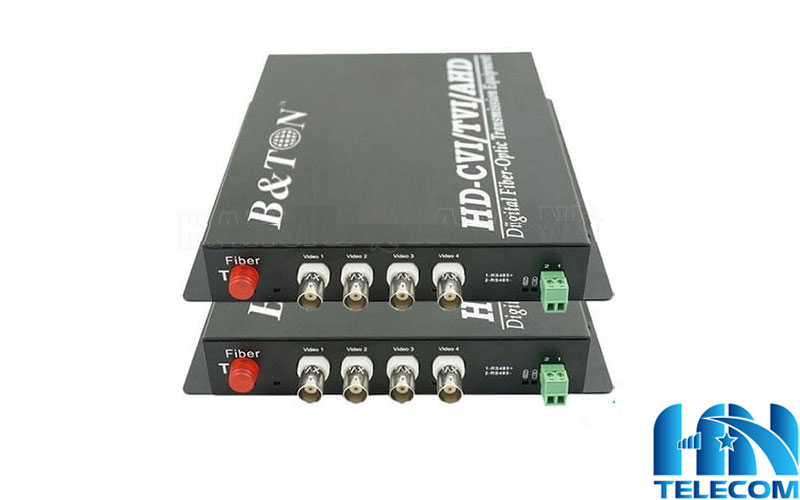

 BTON BT-HD4V1DF-T/R

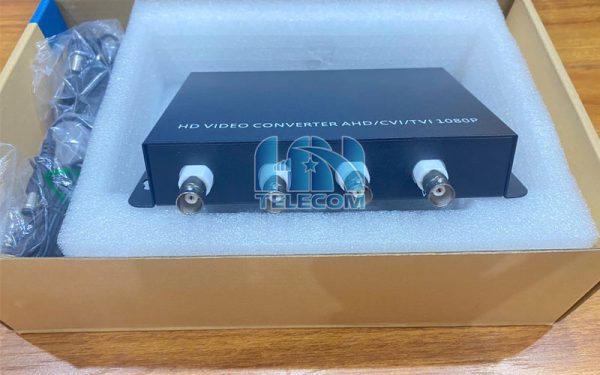

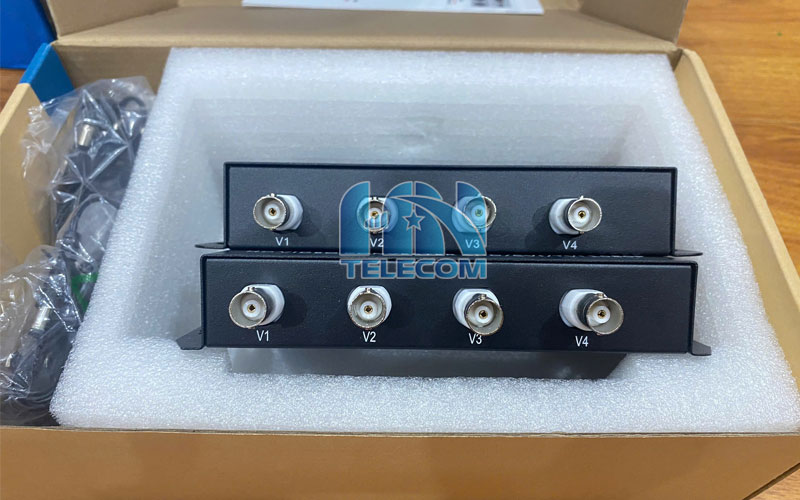

Hình ảnh thực tế của bộ chuyển đổi video quang 4 kênh BTON BT-HD4V1DF-T/R





Thông số kĩ thuật

• Thương hiệu: BTON
• Mã sản phẩm: BTON BT-HD4V1DF-T/R
• Bước sóng: 1310nm/ 1550nm
• Nguồn ra: -8~3dBm
• Sợi quang: 9/125u Singlemode
• Độ nhạy Rx: -25dBm
• Đầu nối quang: FC (không bắt buộc)
• Khoảng cách: 0~20km (SM)
• Số kênh: 4
• Trở kháng đầu vào/ đầu ra: BNC 750 (unbalance)
• Điện áp đầu vào/ đầu ra tiêu chuẩn: 1.0Vp-p
• Băng thông video: 45Mhz
• Băng thông mẫu: 10bit
• Tần số mẫu: 108MHz
• Thời gian tăng và giảm: <0.8ns
• Optical Signal Intrisic Kitter: < 0.2 UI
• Differential Gain: < ±1.5%
• Differential Phase: < ±1°
• Đầu kết nối : BNC
• Nguồn: DC5V 2A
• Tiêu thụ điện năng ≤6W
• Nhiệt độ -40ºC ~75ºC
• Độ ẩm 10%~90% RH
• Cài đặt: Gắn tường
• MTBF ≥ 100000 Giờ
