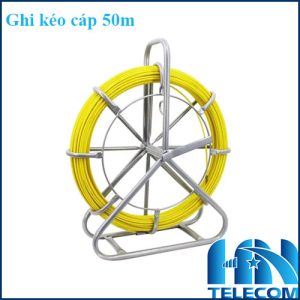

Ghi kéo cáp 50m-Cuộn ghi luồn cáp ngầm phi 8mm-11mm dài 50m

Ghi kéo cáp 50m hay cuộn ghi luồn cáp ngầm phi 8mm – 11mm dài 50m. Là dụng cụ chuyên dụng hỗ trợ thi công kéo, luồn và đưa cáp qua các tuyến ống ngầm. Ống bảo vệ hoặc đường ống kỹ thuật. Sản phẩm có chiều dài 50m, phù hợp với nhiều công trình điện, viễn thông và hạ tầng mạng.

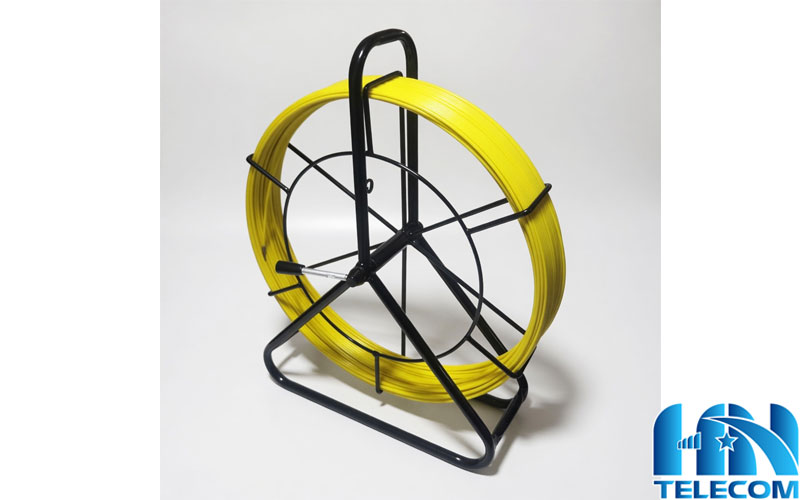

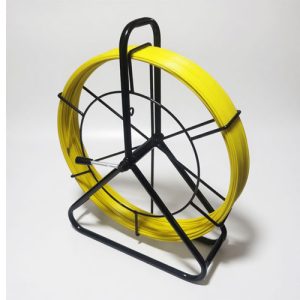

Giới thiệu chi tiết về Ghi kéo cáp 50m

Ghi kéo cáp 50m là dụng cụ chuyên dụng được sử dụng trong quá trình thi công, lắp đặt và bảo trì các hệ thống cáp đi ngầm. Sản phẩm thường được gọi với nhiều tên khác nhau như ghi luồn cáp, dây mồi luồn cáp, cuộn ghi kéo cáp hoặc cây luồn cáp ngầm.

Với chiều dài 50m và đường kính khoảng 8mm – 11mm, ghi kéo cáp có khả năng luồn qua các tuyến ống kỹ thuật, ống PVC, ống HDPE. Và đường ống bảo vệ để tạo đường dẫn trước khi kéo cáp. Đây là thiết bị hỗ trợ rất hữu ích cho kỹ thuật viên trong các công trình. Như cáp quang, cáp mạng, cáp viễn thông, camera và hệ thống điện.

Cấu tạo và thiết kế

Ghi kéo cáp 50m được thiết kế dạng dây ghi dài cuộn tròn. Giúp thuận tiện cho việc vận chuyển, bảo quản và sử dụng tại công trường. Thân ghi có độ cứng nhất định. Để có thể đẩy xuyên qua đường ống. Nhưng vẫn có độ đàn hồi để thích nghi với những đoạn ống có đường cong.

Phần đầu ghi được sử dụng để đưa ghi xuyên qua tuyến ống. Khi ghi đã đi đến đầu bên kia, kỹ thuật viên có thể cố định dây cáp vào đầu ghi và kéo ngược ghi trở lại. Từ đó đưa cáp đi qua toàn bộ tuyến ống.

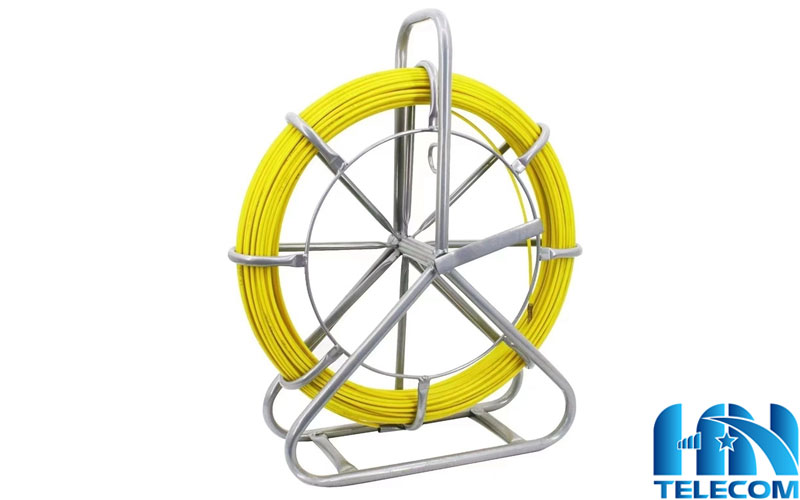

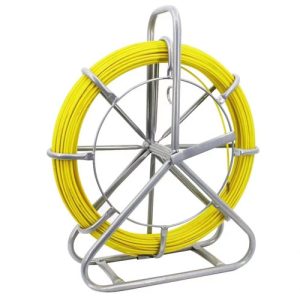

Đặc điểm nổi bật

Chiều dài 50m

Chiều dài 50m phù hợp với nhiều tuyến ống có khoảng cách vừa và ngắn. Khi thi công, người dùng có thể luồn ghi từ một đầu ống sang đầu còn lại mà không cần thực hiện nhiều mối nối.

Đường kính phi 8mm – 11mm

Ghi có kích thước khoảng 8mm – 11mm, tạo sự cân bằng giữa khả năng luồn qua ống và độ cứng cần thiết để đẩy ghi. Tùy từng loại ghi cụ thể, kích thước thực tế có thể khác nhau.

Dạng cuộn tiện lợi

Thiết kế dạng cuộn giúp ghi dễ dàng thu gọn sau khi sử dụng. Người thi công có thể mang theo ghi đến nhiều vị trí khác nhau trong công trường mà không cần chiếm quá nhiều diện tích.

Hỗ trợ kéo nhiều loại cáp

Ghi kéo cáp có thể được sử dụng để hỗ trợ luồn và kéo nhiều loại dây, cáp như:

1. Cáp quang

2. Cáp mạng LAN

3. Cáp điện

4. Cáp camera

5. Cáp viễn thông

6. Cáp tín hiệu và cáp điều khiển

Việc lựa chọn ghi căn cứ vào đường kính ống, chiều dài tuyến, số lượng cáp và điều kiện thực tế của công trình

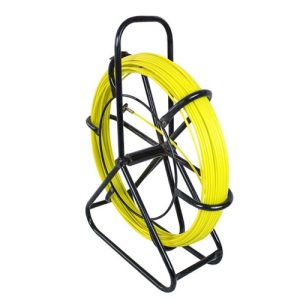

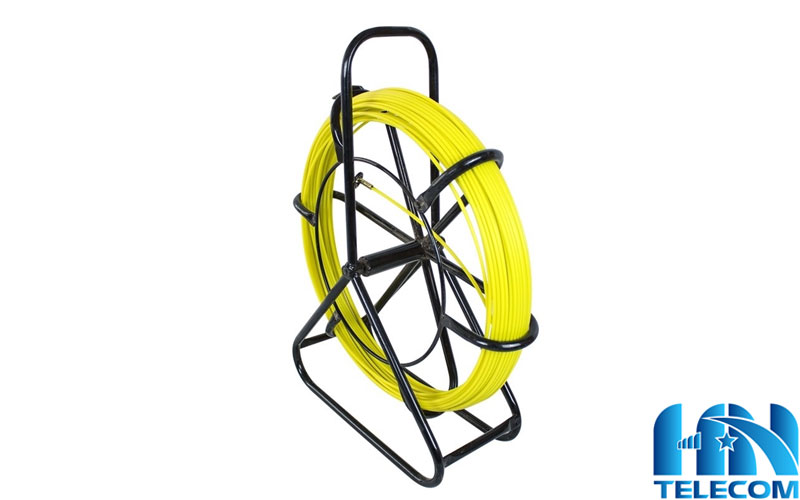

Nguyên lý sử dụng Ghi kéo cáp 50m

Quy trình sử dụng tương đối đơn giản. Trước tiên, kỹ thuật viên đưa đầu ghi vào một đầu của đường ống và đẩy ghi đi xuyên qua toàn bộ tuyến. Khi đầu ghi xuất hiện ở đầu còn lại, dây cáp cần lắp đặt được cố định chắc chắn vào đầu ghi.

Sau đó, kỹ thuật viên kéo ghi theo chiều ngược lại. Dây cáp được kéo theo ghi và đi qua bên trong đường ống. Khi cáp đã đến vị trí cần lắp đặt, tháo dây cáp khỏi ghi và thu cuộn ghi lại để sử dụng cho lần tiếp theo.

Ứng dụng thực tế

Ghi kéo cáp 50m được sử dụng rộng rãi trong các công trình cần đi dây hoặc cáp ngầm, đặc biệt là:

• Thi công tuyến cáp quang ngầm
• Luồn cáp mạng cho hệ thống ống bảo vệ
• Kéo cáp cho hệ thống Camera IP
• Thi công hệ thống điện dân dụng và công nghiệp
• Luồn dây trong ống âm tường, âm sàn
• Thi công mạng viễn thông trong nhà xưởng, tòa nhà và khu dân cư
• Bảo trì, thay thế hoặc bổ sung cáp cho các tuyến ống đã có sẵn.

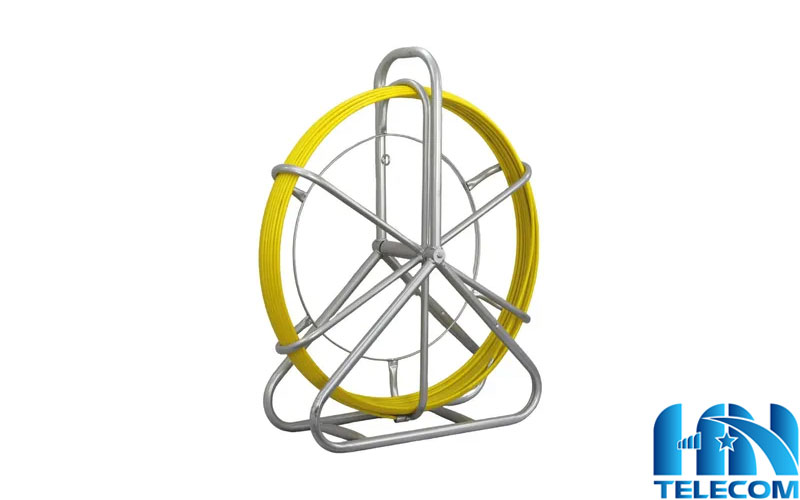

Lợi ích khi sử dụng ghi kéo cáp

Sử dụng ghi kéo cáp giúp tiết kiệm thời gian và nhân công so với việc tìm cách đưa trực tiếp dây cáp qua đường ống. Ghi có thể đóng vai trò như một dây mồi. Giúp xác định và tạo đường kéo cho cáp.

Đối với các tuyến cáp ngầm, đặc biệt là cáp quang có yêu cầu cao về bán kính uốn và lực kéo. Sử dụng dụng cụ luồn cáp phù hợp còn giúp quá trình thi công thuận tiện và hạn chế các thao tác kéo cáp không cần thiết.

Lưu ý khi sử dụng

Để quá trình thi công hiệu quả, cần kiểm tra đường ống trước khi luồn ghi. Đảm bảo ống không bị tắc nghẽn, bẹp hoặc có vật cản. Không nên dùng lực quá mạnh khi ghi bị mắc vì có thể làm biến dạng ghi hoặc ảnh hưởng đến đường ống.

Khi kéo cáp, cần cố định đầu cáp chắc chắn vào ghi và kiểm soát lực kéo, đặc biệt với cáp quang. Sau khi hoàn thành, nên cuộn ghi gọn gàng để thuận tiện cho lần sử dụng tiếp theo.

Thông số kỹ thuật

• Tên sản phẩm: Cuộn ghi luồn cáp
• Chiều dài cuộn dây: 50m
• Đường kính dây (Phi): 8-11mm
• Lớp vỏ bọc ngoài: Nhựa kỹ thuật HDPE/ ABS chống ăn mòn
• Bán kính uốn tối thiểu: 25-35cm
• Lực kéo chịu tải: 1.5 – 2.5 tấn
• Chất liệu khung giá đỡ: Khung sắt/ thép sơn tĩnh điện
• Nhiệt độ làm việc: -40 độ C đến + 80 độ C

Ghi kéo cáp 50m – Cuộn ghi luồn cáp ngầm phi 8mm – 11mm là dụng cụ hỗ trợ thi công thiết thực cho các kỹ thuật viên điện, mạng và viễn thông. Sản phẩm giúp tạo dây mối, luồn đường ống và kéo cáp nhanh chóng. Phù hợp cho nhiều công trình từ dân dụng đến hệ thống hạ tầng viễn thông chuyên nghiệp.

Quý khách có nhu cầu mua hàng, vui lòng liên hệ Hotline 0888.550.111 để được tư vấn cũng như hỗ trợ mua hàng với giá ưu đãi nhất!
