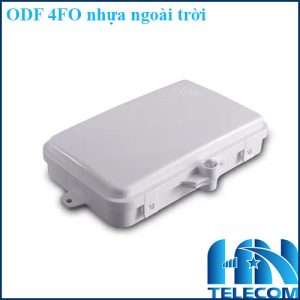

Hộp phối quang ODF 4FO vỏ nhựa ngoài trời

Hộp phối quang ODF 4FO là một thiết bị quan trọng trong các hệ thống mạng viễn thông hiện nay. Với sự linh hoạt trong thiết kế và tính năng vượt trội trong chất liệu. Hộp phối quang này đã và đang khẳng định được vị thế của mình trên thị trường hiện nay.

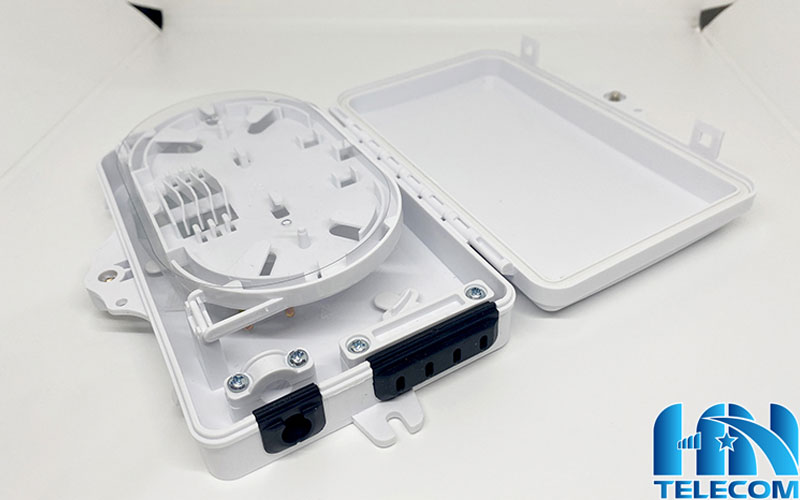

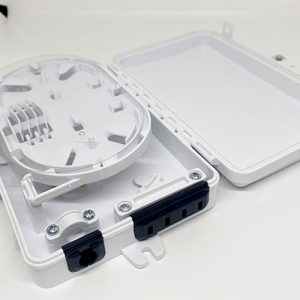

Tìm hiểu về Hộp phối quang ODF 4FO vỏ nhựa ngoài trời

Hộp phối quang ODF 4FO ngoài trời là một thiết bị chuyên dụng.  Dùng để tập trung, quản lý và bảo vệ các mối nối cáp quang ở môi trường ngoài trời.

ODF 4FO ngoài trời có thiết kế khay lật thông minh với cấu trúc bo tròn chuẩn bán kính lõi cáp. Tích hợp sẵn 4 rãnh bảo vệ ống co nhiệt. Xung quanh viền nắp là hệ thống gioăng cao su chống nước đạt chuẩn IP65. Giúp bảo vệ mối hàn tuyệt đối trước mưa bão, độ ẩm và côn trùng.

>> Tham khảo thêm một số sản phẩm ODF khác tại đây

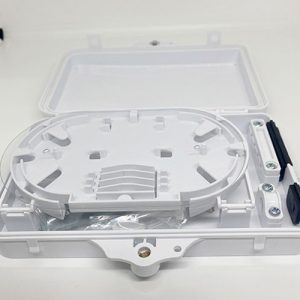

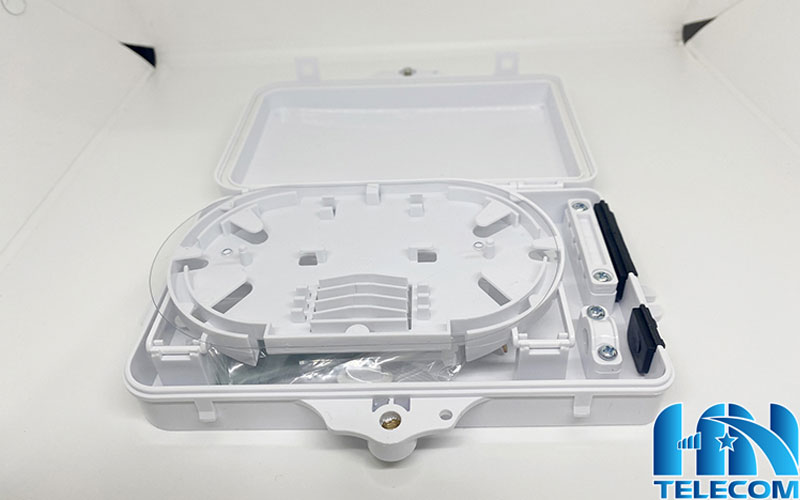

Đặc điểm cấu tạo

Hộp phối quang ODF 4FO vỏ nhựa ngoài trời có thiết kế dạng hộp đóng mở hai nửa bằng bản lề. Được tối ưu hóa hoàn toàn để vừa bảo vệ mối hàn quang, vừa chống chọi lại thời tiết khắc nghiệt.

Thiết kế vỏ hộp và cơ chế chống nước tuyệt đối

• Chất liệu nhựa kỹ thuật: Vỏ hộp được đúc từ nhựa chất lượng cao dày dặn, có màu trắng xám đặc trưng. Bề mặt nhựa có khả năng kháng tia UV. Để không bị “mủn” hay giòn gãy khi phơi nắng ngoài trời.
• Hệ thống gioăng cao su đệm kín: Điểm đắt giá nhất là đường gioăng silicone chạy dọc theo rãnh viền của nắp hộp. Khi đóng chặt, phần gioăng này sẽ ép khít vào phần gờ đối diện. Tạo thành một hàng rào ngăn nước mưa, hơi ẩm và bụi bẩn xâm nhập. Đạt tiêu chuẩn bảo vệ từ IP65 trở lên.
• Bản lề chắc chắn: Hai nửa hộp được liên kết bằng hệ thống bản lề nhiều đốt bằng nhựa đúc liền. Giúp thao tác đóng mở mượt mà, không bị xê dịch hay rơ lỏng sau nhiều lần bảo trì.

Thiết kế khay hàn quang dạng lật thông minh

Phần lõi bên phải là khay quản lý sợi quang được thiết kế cực kỳ khoa học

• Rãnh giữ ống co nhiệt: Góc phải của khay có sẵn 4 rãnh nhỏ dạng kẹp. Đây là nơi cố định các ống co nhiệt sau khi kỹ thuật viên thực hiện xong thao tác máy hàn. Các rãnh này giữ mối hàn luôn thẳng, không bị rung lắc gây đứt gãy.
• Đường bo định hướng sợi quang: Khay có cấu trúc hình bầu dục với các gờ bo trong và tai giữ dây. Thiết kế này buộc kỹ thuật viên phải quấn dây quang dư. Theo đúng bán kinh uốn cong tiêu chuẩn của sợi quang. Điều này giúp ngăn chặn hoàn toàn hiện tượng gập góc gây suy hao công suất ánh sáng.

Khu vực đầu vào/ ra và cố định cáp

Phía trên cùng bên phải là nơi tiếp nhận cáp quang trục chính đi vào:

• Kẹp cố định cáp bằng kim loại: Được trang bị hai thanh gá kim loại bắt vít chắc chắn. Thanh này dùng để kẹp chặt lớp vỏ ngoài và lõi chịu lực của cáp quang. Mục đích là giữ cho sợi cáp không bị tụt, không bị co kéo do gió bão hoặc ngoại lực từ bên ngoài, bảo vệ an toàn cho mối hàn bên trong.
• Nút cao su chặn nước: Đi kèm các đệm cao su màu đen tại các khe hở luồn cáp. Khi siết ốc, đệm cao su nở ra bít kín mọi kẽ hở, ngăn chặn kiến, gián, nhện chui vào làm tổ bên trong.

Tai treo hệ thống

Phía dưới và phía trên của hộp được đúc sẵn các tai treo có lỗ. Thiết kế này cho phép dễ dàng bắn vít nở cố định lên tường đá, tường gạch hoặc luồn đai inox. Để ôm chặt vào các cột điện tròn, cột bê tông ngoài đường.

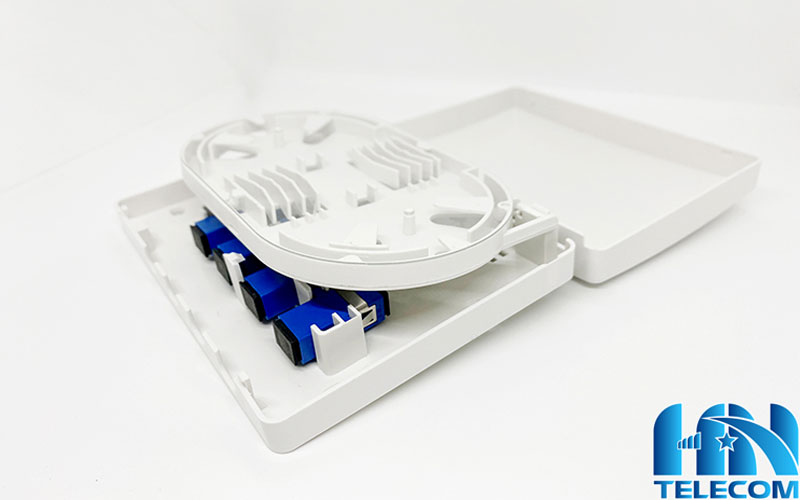

Ứng dụng thực tế của ODF 4FO ngoài trời

Với ưu điểm cốt lõi là kích thước nhỏ gọn, chi phí rẻ và khả năng chống chịu thời tiết mưa bão tuyệt đối. Hộp ODF 4 Core vỏ nhựa được ứng dụng cực kỳ rộng rãi trong các hạ tầng viễn thông và giám sát hiện nay

Hệ thống camera giám sát an ninh ngoài trời

Đây là ứng dụng phổ biến nhất của dòng ODF 4FO nhựa này. Tại các nút giao thông, khu phố thông minh, hay xung quanh bờ tường nhà xưởng:

• Cách thức hoạt động: Các camera IP ngoài trời thường truyền tín hiệu khoảng cách xa về trung tâm bằng cáp quang. Hộp ODF 4FO sẽ được treo ngay trên cột điện hoặc bờ tường cạnh camera.
• Vai trò: Nó là nơi chứa mối hàn giữa sợi cáp quang trục chính và dây nhảy quang để cắm vào bộ chuyển đổi quang điện hoặc switch PoE có cổng quang. Gioăng cao su kín của hộp giúp bảo vệ mối nối không bị ẩm mốc. Đảm bảo hình ảnh camera truyền về trung tâm luôn mượt mà. Không bị giật lag hay mất kết nối do mưa bão.

Hệ thống Internet cáp quang băng thông rộng

Đối với các nhà mạng lớn như Viettel, VNPT, FPT… việc tối ưu hóa chi phí trên mỗi block dân cư là điều tiên quyết.

• Cách thức hoạt động: Từ trục cáp quang lớn, nhà mạng sẽ rẽ nhánh để kéo mạng vào nhà từng hộ gia đình
• Vai trò: Hộp ODF 4FO đóng vai trò là hộp phân phối đầu cuối treo trên các cột điện ở ngõ ngách. Với dung lượng 4 cổng, hộp vừa đủ để phục vụ cho cụm 2 đến 4 hộ gia đình liền kề nhau. Tránh việc phải dùng tủ ODF lớn gây lãng phí và mất mỹ quan đô thị.

Mạng nội bộ (LAN quang) cho các khuôn viên rộng

Tại các khu vực có không gian trải rộng, việc đi dây mạng đồng (dây LAN thông thường) bị giới hạn khoảng cách dưới 100m. Lúc này, bắt buộc phải sử dụng cáp quang:

• Ứng dụng cụ thể: Kết nối mạng LAN giữa các tòa nhà trong trường học, bệnh viện, khu nghỉ dưỡng, hay các nhà xưởng trong khu công nghiệp
• Vai trò: Hộp ODF 4FO ngoài trời được lắp đặt tại điểm chạm ngoài trời của mỗi tòa nhà/ phân xưởng để tiếp nhận đường cáp quang trục chính, sau đó phân phối mạng nội bộ bên trong một cách gọn gàng và an toàn.

Ứng dụng làm hộp chia quang thụ động

Nhờ thiết kế khay lật thông minh và khoảng trống phía dưới đáy hộp khá thoáng:

• Ứng dụng kỹ thuật: Kỹ thuật viên có thể linh hoạt lắp thêm một bộ chia quang thụ động loại nhỏ (PLC Splitter Mini Size) như bộ chia 1:2 hoặc 1:4 vào bên trong hộp
• Vai trò: Biến hộp ODF thành một hộp chia quang (NAP box) chuyên dụng, giúp nhân bản một đường tín hiệu quang gốc thành 2 hoặc 4 đường tín hiệu khác nhau. Tối ưu hóa tối đa tài nguyên sợi quang.

Thông số kỹ thuật

• Tên sản phẩm Hộp phối quang ODF 4FO ngoài trời (ODF 4 Core Outdoor)
• Dung lượng quản lý Tối đa 4 sợi quang (4 lõi / 4 cổng / 4 Cổng Adapter)
• Chất liệu vỏ Nhựa ABS
• Màu sắc  Trắng sữa
• Tiêu chuẩn chống nước Đạt chuẩn IP65 (Chống bụi tuyệt đối, chống mưa bão)
• Loại sợi quang tương thích Single-mode (Đơn mốt) hoặc
• Multi-mode (Đa mốt)
• Khay hàn quang (Splice Tray) Tích hợp sẵn khay lật định hướng sợi, có 4 rãnh giữ ống co nhiệt
• Kích thước tiêu chuẩn Khoảng 210mm x 140mm x 45mm (Nhỏ gọn, tùy theo lô sản xuất)
• Trọng lượng (Rỗng) ~ 350g – 450g
• Kiểu lắp đặt Treo cột điện (dùng đai Inox) hoặc bắt vít gắn tường ngoài trời

Qúy khách hàng có nhu cầu đặt hàng vui lòng liên hệ Hotline 0888.550.111 để được tư vấn cũng như hỗ trợ mua hàng với giá ưu đãi nhất!
