Đầu nối suy hao quang LC/UPC 5dB

Đầu nối suy hao quang LC/UPC 5dB là thiết bị được sử dụng để giảm tín hiệu quang trong các liên kết cố định. Hoặc biến đổi trong sợi quang. Việc này giúp ngăn chặn tình trạng quá tải cho bộ thu quang. Đảm bảo hệ thống vận hành ổn định và không bị lỗi tín hiệu.

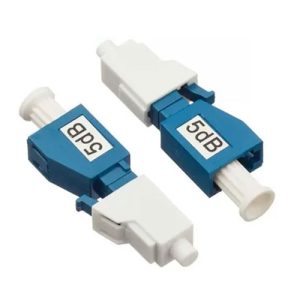

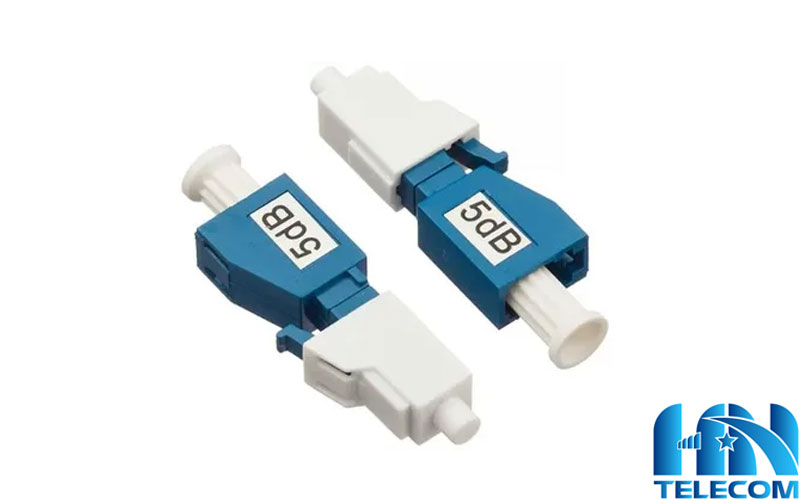

Giới thiệu chung về Đầu nối suy hao quang LC/UPC 5dB

Đầu nối suy hao quang hay tên tiếng Anh là Fiber Optic Attenuator loại LC/UPC 5dB. Là một linh kiện thụ động được lắp đặt trực tiếp vào đường truyền. Nhiệm vụ của nó là giảm công suất tín hiệu quang đi 5dB mà không làm biến dạng hình dạng xung hay thay đổi bước sóng ánh sáng.

Tương tự với Đầu nối suy hao quang LC/UPC 10dB. Đầu nối suy hao LC/UPC 5dB cũng có thiết kế chuẩn LC (Đầu nhỏ) và kiểu mài UPC màu xanh dương đặc trưng. Thiết bị này đảm bảo tương thích cao với các module quang SFP/SFP+ hiện nay.

Đặc điểm cấu tạo

Một đầu nối suy hao quang chất lượng cao được cấu thành từ 4 bộ phận chính. Mỗi bộ phận đóng một vai trò quyết định đến hiệu suất đường truyền dẫn.

1. Ferrule (Đầu sứ Zirconia)

Đây là trái tim của đầu nối. Ferrule được làm từ Gốm Zirconia cao cấp với độ chuẩn xác tính bằng đơn vị micron.

• Chức năng: Cố định sợi quang bên trong và đảm bảo sự căn chỉnh đồng trục tuyệt đối khi kết nối.
• Đặc tính: Độ cứng cao, chịu nhiệt tốt và chống mài mòn. Giúp duy trì giá trị suy hao ổn định ngay cả sau hàng ngàn lần cắm rút.

2. Sợi quang suy hao (Attenuating Fiber)

Khác với dây nhảy thông thường, lõi của đầu nối suy hao chứa một đoạn sợi quang đặc biệt.

• Công nghệ: Lõi sợi quang này được pha tạp (doped) thêm các icon kim loại chuyển tiếp.
• Nguyên lý: Thay vì truyền toàn bộ ánh sáng, các ion này sẽ hấp thụ một phần năng lượng ánh sáng và chuyển hóa thành nhiệt năng cực nhỏ. Với loại 5dB, đoạn sợi này được tính toán độ dài và nồng độ pha tạp chính xác để triệt tiêu đúng 5dB công suất.

3. Kiểu mài tiếp xúc UPC

Bề mặt đầu sứ được mài theo công nghệ UPC, có hình dạng vòm và độ bóng cực cao

• Màu sắc nhận diện: Vỏ nhựa màu xanh dương theo quy chuẩn quốc tế
• Tác dụng: Tăng diện tích tiếp xúc thực tế giữa hai lõi sợi quang. Từ đó giảm thiểu tối đa hiện tượng phản xạ ngược (Return Loss ≥ 50dB). Giúp bảo vệ nguồn phát Laser khỏi bị nhiễu

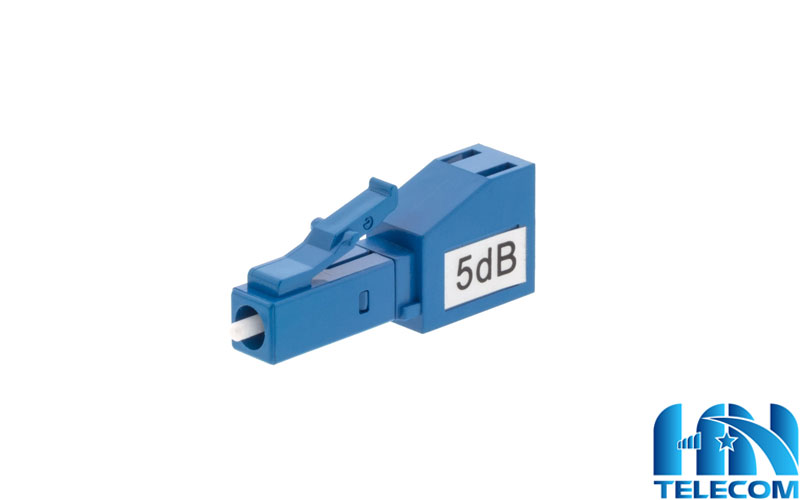

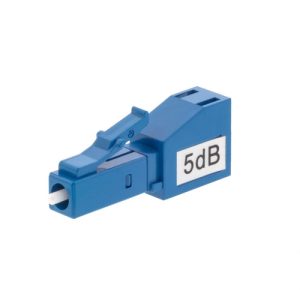

4. Vỏ bảo và cơ chế chốt giữ (Housing)

• Thiết kế: Tuân thủ nghiêm ngặt chuẩn LC
• Cấu trúc: Thân vỏ làm bằng nhựa kỹ thuật chịu lực hoặc kim loại, có lẫy cài chống rung. Thiết kế dạng đực – cái cực kỳ tiện lợi.

• Đầu đực (Plug): Để cắm trực tiếp vào cổng thiết bị (module quang, adapter)
• Đầu cái (Socket): Để tiếp nhận đầu nối từ dây nhảy quang (Patch cord)

Ứng dụng thực tế của Đầu nối suy hao quang LC/UPC 5dB

Thiết bị suy hao 5dB được coi là “mức giảm tiêu chuẩn” và phổ biến nhất trong triển khai hạ tầng mạng quang. Dưới đây là 4 ứng dụng điển hình:

1. Hệ thống trung tâm dữ liệu (Data Center) và mạng LAN tốc độ cao

Trong các trung tâm dữ liệu, khoảng cách giữa các Switch hoặc Server thường rất ngắn (chỉ vài mét đến vài chục mét)

• Vấn đề: Khi sử dụng các module quang SFP/SFP+ 10G, 25G hoặc 100G. Công suất phát thường rất mạnh để đảm bảo truyền xa. Ở khoảng cách gần, cường độ này sẽ quá ngưỡng cho phép của bộ thu.
• Giải pháp: Lắp đầu suy hao 5dB giúp đưa mức tín hiệu về dải hoạt động an toàn. Đảm bảo truyền tải dữ liệu ổn định, không bị mất gói (packet loss).

2. Hệ thống viễn thông và FTTH

Trong kiến trúc mạng thụ động (PON), việc cân bằng công suất quang giữa các nhánh là cực kỳ quan trọng.

• Vấn đề: Các thuê bao ở gần trạm phát (OLT) thường nhận được tín hiệu mạnh hơn nhiều so với các thuê bao ở xa.
• Giải pháp: Sử dụng đầu nối suy hao 5dB tại các điểm kết nối gần để cân bằng lại công suất toàn mạng. Giúp các thiết bị đầu cuối (ONU/ONT) hoạt động đồng nhất, tránh tình trạng thiết bị bị treo do sốc tín hiệu.

3. Bảo vệ thiết vị đo lường và Module quang đắt tiền

Kỹ thuật viên thường sử dụng đầu suy hao như một phụ kiện bảo hiểm:

• Ứng dụng: Khi cần kiểm tra các Module quang công suất cao (loại 40km, 80km) trong phòng Lab bằng dây nhảy ngắn
• Tác dụng: Nếu không có đầu suy hao 5dB, ánh sáng mạnh có thể làm hỏng cảm biến nhạy cảm bên trong máy đo công suất hoặc làm hỏng diode thu của module đối diện ngay lập tức.

4. Hệ thống truyền hình cáp (CATV) quang học

Tín hiệu video truyền qua cáp quang đòi hỏi độ tinh khiết và mức công suất cực kỳ khắt khe

• Vấn đề: Công suất quá mạnh sẽ gây ra hiện tượng nhiễu xuyên âm hoặc méo tín hiệu hình ảnh
• Giải pháp: Đầu nối LC/UPC 5dB giúp tinh chỉnh mức tín hiệu đầu vào cho các bộ thu video quang. Đảm bảo hình ảnh sắc nét, không bị nhiễu hạt hay bóng ma.

Thông số kỹ thuật

• Mức suy hao: 5dB
• Bước sóng hỗ trợ: 1310/1550nm
• Kiểu giao tiếp: LC-MALE ra LC-FEMALE
• Loại suy hao: Cố định
• Giao tiếp quang ứng dụng: LC/UPC
• Bước sóng mở: 1310/1550nm
• Sai số suy hao: ≤ ±0.5
• Tổn hao thừa: < 0.3
• Tổn hao phụ thuộc độ phân cực: ≤0.2
• Đầu nối: FC, SC, ST, LC
• Giới hạn ứng dụng: PC, UPC, APC
• Nhiệt độ làm việc: -20 ~ +80

Quý khách có nhu cầu mua hàng, vui lòng liên hệ Hotline 0888.550.111 để được tư vấn cũng như hỗ trợ mua hàng với giá ưu đãi nhất.
