Đầu nối suy hao quang LC/UPC 7dB

Đầu nối suy hao quang LC/UPC 7dB là thiết bị không thể thiếu trong hệ thống mạng cáp quang. Giúp điều chỉnh và kiếm soát mức công suất tín hiệu một cách chính xác. Sản phẩm thường được sử dụng trong truyền thông quang để kiếm tra biên độ công suất bằng cách tạm thời bổ sung một lượng tín hiệu bị mất. Hoặc được cài đặt vĩnh viễn để phù hợp với mức thiết bị phát và thiết bị thu.

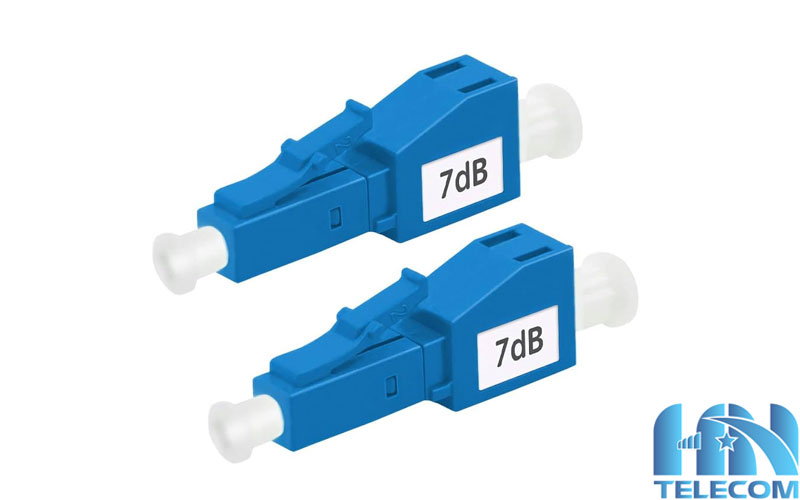

Giới thiệu chi tiết về Đầu nối suy hao quang LC/UPC 7dB

Trong hệ thống truyền dẫn cáp quang, không phải lúc nào công suất ánh sáng mạnh cũng là tốt. Việc tín hiệu quá ngưỡng có thể gây tràn đầu thu, dẫn đến lỗi bit hoặc hỏng thiết bị. Đầu nối suy hao quang LC/UPC 7dB chính là “bộ điều tiết” hoàn hảo để tối ưu hóa hiệu suất mạng của bạn.

Tương tự như đầu nối suy hao quang LC/UPC 5dB hay 10dB. Đầu nối suy hao quang LC/UPC 7dB là một linh kiện thụ động. Được sử dụng để giảm mức công suất của tín hiệu quang xuống đúng 7dB theo yêu cầu kỹ thuật.

• Chuẩn LC: Thiết kế đầu nhỏ, sử dụng phổ biến trong các module SFP, SFP+
• Chuẩn UPC: Bề mặt đầu nối được mài phẳng nhưng có độ bóng cao. Giúp giảm thiểu phản xạ ngược.
• Giá trị 7dB: Mức giảm cố định, đảm bảo tính ổn định tuyệt đối cho đường truyền.

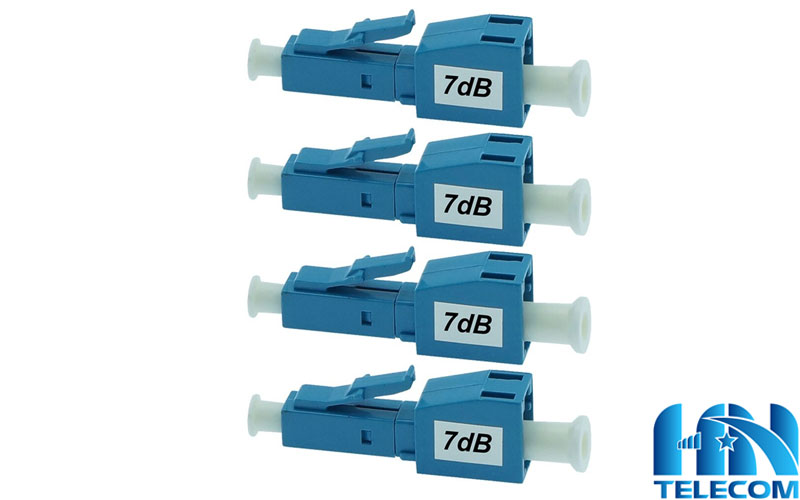

Đặc điểm sản phẩm

Đầu nối suy hao quang LC/UPC 7dB là một linh kiện quan trọng trong các hệ thống viễn thông hiện đại. Dưới đây là những đặc điểm kỹ thuật và tính năng nổi bật của dòng sản phẩm này:

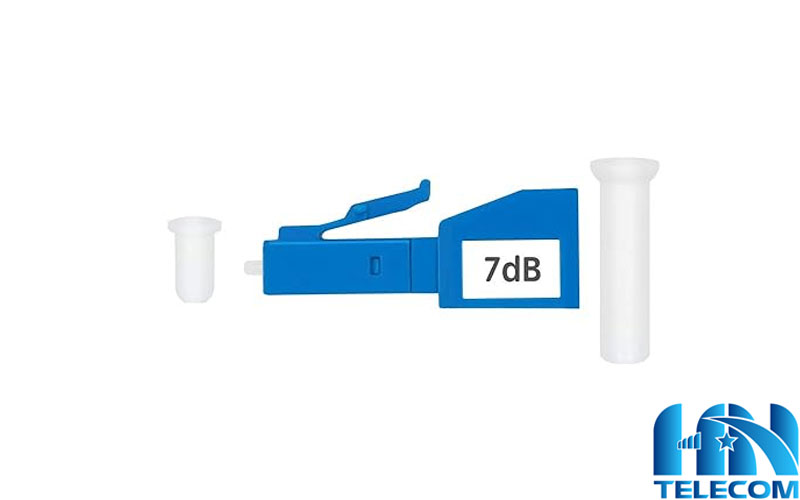

Đặc điểm cấu tạo và chuẩn kết nối

• Chuẩn kết nối LC: Sử dụng kiểu đầu nối nhỏ (Small Form Factor) với đường kính đầu sứ chỉ 1.25mm. Thiết kế này cho phép lắp đặt mật độ cao trong các hộp ODF hoặc các Switch có cổng SFP/ SFP+
• Kiểu tiếp xúc UPC: Bề mặt đầu nối được mài phẳng với độ bóng cực cao. Giúp giảm thiểu phản xạ ngược và đảm bảo tín hiệu truyền qua ổn định.
• Vật liệu lõi sứ: Lõi được làm từ gốm Zirconia chất lượng cao. Giúp căn chỉnh chính xác trực quang và chịu được hàng nghìn lần cắm rút mà không làm thay đổi chỉ số suy hao.

Chỉ số suy hao chính xác

• Mức suy hao cố định 7dB: Thiết bị được thiết kế để giảm đúng 7dB cường độ tín hiệu quang. Điều này cực kỳ hữu ích khi công suất phát của nguồn quá mạnh. Vượt quá ngưỡng thu của thiết bị đầu cuối.
• Độ chính xác cao: Sai số suy hao thường rất thấp. Đảm bảo hệ thống vận hành đúng theo tính toán kỹ thuật.

Thông số kỹ thuật vượt trội

• Bước sóng hoạt động rộng: Hoạt động tối ưu trên cả hai bước sóng Singlemode phổ biến là 1310nm và 1550nm
• Phản xạ ngược: Thường đạt mức ≥50dB. Giúp bảo vệ nguồn phát khỏi các tín hiệu phản xạ gây nhiễu hoặc hư hỏng.
• Độ bền môi trường: Có khả năng hoạt động ổn định trong dải nhiệt độ khắc nghiệt từ -40°C đến + 75°C.

Ưu điểm vận hành

• Tính thụ động: Thiết bị hoạt động hoàn toàn dựa trên nguyên lý hấp thụ hoặc tán xạ ánh sáng. Không cần nguồn điện cấp, giúp tăng độ tin cậy và dễ dàng bảo trì.
• Thiết kế Plug-and-Play: Việc lắp đặt cực kỳ đơn giản, chỉ cần cắm trực tiếp vào cổng thiết bị hoặc kết nối giữa dây nhảy và thiết bị thu
• Bảo vệ thiết bị thu: Đặc điểm quan trọng nhất là ngăn chặn tình trạng “tràn ngưỡng” ở đầu thu quang. Giúp kéo dài tuổi thọ cho các module quang đắt tiền.

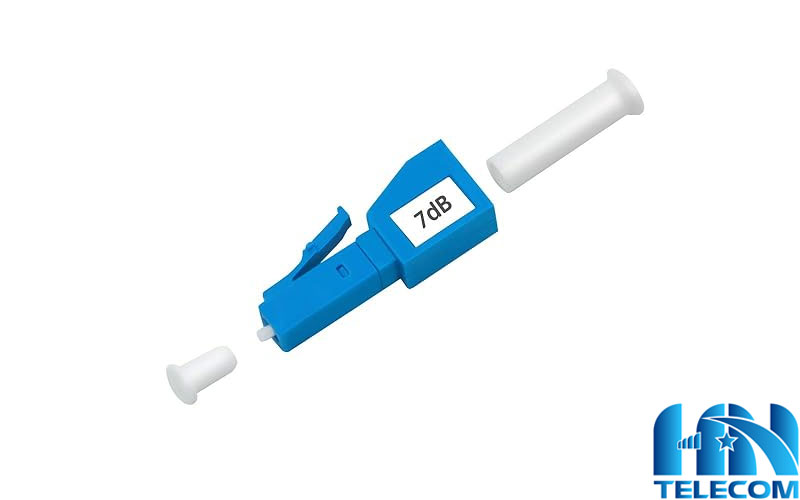

Ứng dụng thực tế của Đầu nối suy hao quang LC/UPC 7dB

Đầu nối suy hao quang LC/UPC 7dB đóng vai trò như một “điện trở” trong mạch điện. Nhưng dành cho ánh sáng. Trong thực tế, thiết bị này được ứng dụng rộng rãi để giải quyết các vấn đề về mất cân bằng công suất quang. Dưới đây là các ứng dụng thực tế phổ biến nhất:

1. Hệ thống mạng FTTH và viễn thông

Trong các hạ tầng mạng cáp quang đến tận nhà (FTTH) hoặc các trạm viễn thông, khoảng cách từ nhà cung cấp dịch vụ đến người dùng rất khác nhau.

• Xử lý khoảng cách ngắn: Khi khách hàng ở quá gần trạm phát (OLT), tín hiệu quang truyền đến sẽ cực kỳ mạnh. Nếu không dùng bộ suy hao 7dB, công suất này có thể làm “choáng”. Hoặc gây hỏng chip thu trên modem quang (ONT, ONU)
• Cân bằng tín hiệu: Giúp đưa công suất thu về dải hoạt động an toàn theo tiêu chuẩn kỹ thuật của nhà mạng

2. Trung tâm dữ liệu

Trong môi trường Data Center, các thiết bị Switch, Router thường được kết nối bằng các module quang SFP/ SFP+ tốc độ cao. Sử dụng module quang công suất cao cho khoảng cách ngắn. Đôi khi kỹ thuật viên sử dụng module quang loại 10km hoặc 20km. Để kết nối các thiết bị trong cùng một phòng máy. Lúc này, đầu nối 7dB là bắt buộc để giảm cường độ tín hiệu, tránh lỗi bit và đảm bảo đường truyền ổn định 24/7.

3. Kiểm tra và đo lường

Tại các phòng thí nghiệm hoặc trung tâm bảo trì viễn thông:

• Giả lập đường truyền: Thay vì phải cuộn hàng chục km cáp quang thật để thử nghiệm. Kỹ thuật viên sử dụng đầu nối suy hao 7dB để giả lập sự giảm sút tín hiệu của một đoạn đường cáp dài.
• Kiểm tra ngưỡng thu: Xác định xem thiết bị đầu cuối hoạt động tốt nhất ở mức công suất nào bằng cách thay đổi các bộ suy hao khác nhau.

4. Hệ thống truyền hình cáp (CATV)

Tín hiệu video truyền qua cáp quang yêu cầu độ chính xác về công suất rất cao để hình ảnh không bị nhiều hoặc bóng ma. Đầu nối LC/UPC 7dB giúp duy trì mức tín hiệu ổn định. Trước khi đưa vào bộ chia hoặc bộ chuyển đổi tín hiệu video. Giúp hình ảnh truyền đến tivi sắc nét và không bị gián đoạn.

5. Hệ thống mạng nội bộ doanh nghiệp (LAN/WAN)

Trong các tòa nhà văn phòng sử dụng trục chính là cáp quang. Sử dụng để kết nối Switch các tầng. Nếu cấu trúc mạng thay đổi khiến khoảng cách truyền dẫn ngắn lại so với thiết kế ban đầu. Bộ suy hao sẽ được lắp thêm một giải pháp xử lý nhanh mà không cần cấu hình lại phần mềm thiết bị.

Thông số kỹ thuật

• Mức suy hao : 7dB
• Bước sóng hỗ trợ : 1310/1550nm
• Kiểu Giao tiếp : LC-MALE ra LC-FEMALE
• Loại suy hao : cố định
• Giao tiếp quang ứng dụng : LC/UPC
• Nhiệt độ hoạt động : -20 đến 60 độ C
• Sai số suy hao (dB) ≤ ±0.5
• Tổn hao thừa (dB) < 0.3
• Tổn hao phụ thuộc độ phân cực (dB) ≤ 0.2
• Đầu nối LC
• Giới hạn ứng dụng PC, UPC, APC
• Vật liệu vỏ: Nhựa (Màu xanh dương chuẩn UPC)

Quý khách có nhu cầu mua hàng vui lòng liên hệ Hotline 0888.550.111 để được tư vấn cũng như hỗ trợ mua hàng với giá ưu đãi nhất!
